HOLZMANN Flächenschleifmaschine FSM22MAN
- Artikel-Nr.: FSM22MAN
- EAN Code: 9120058378454
- Versandgewicht in kg: 990

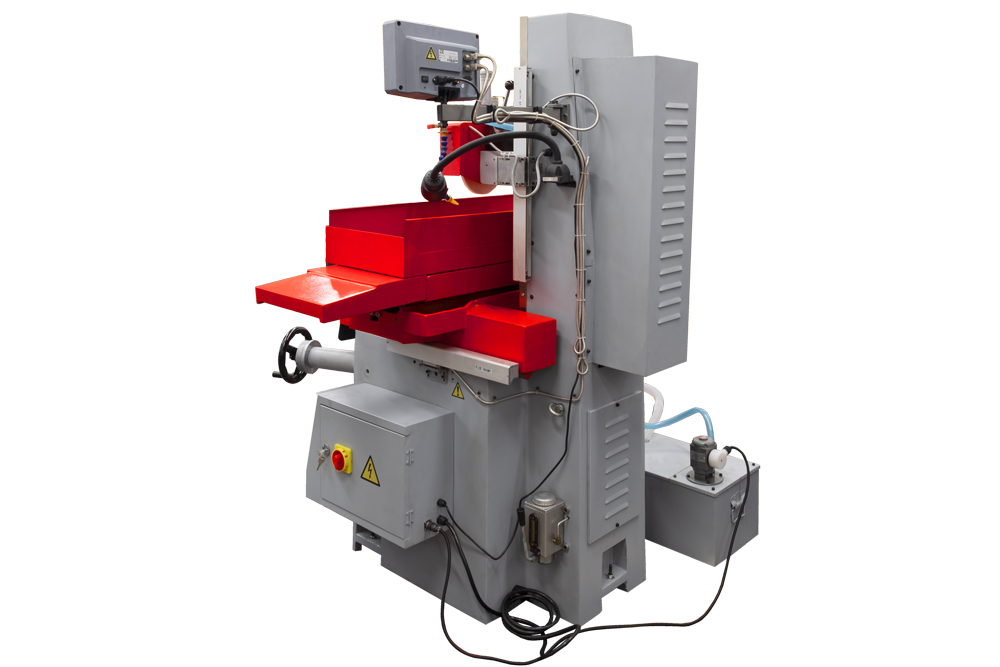

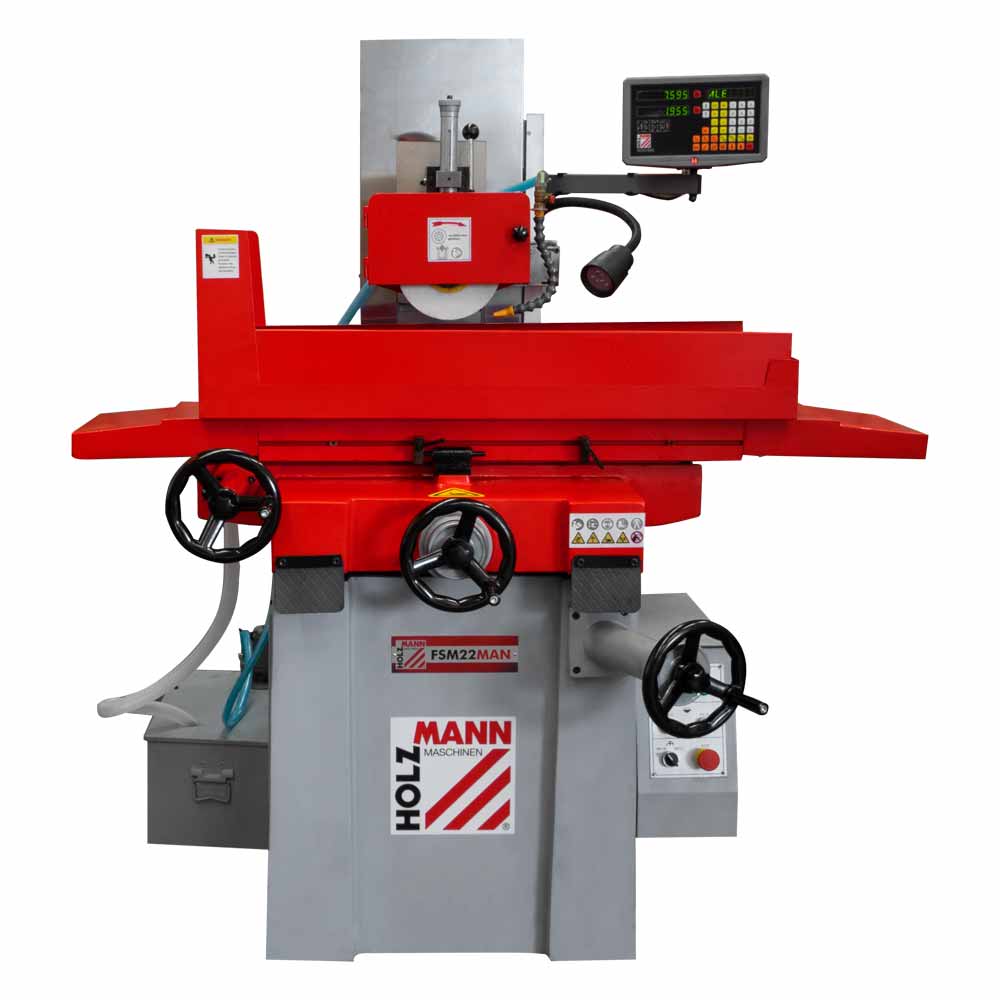

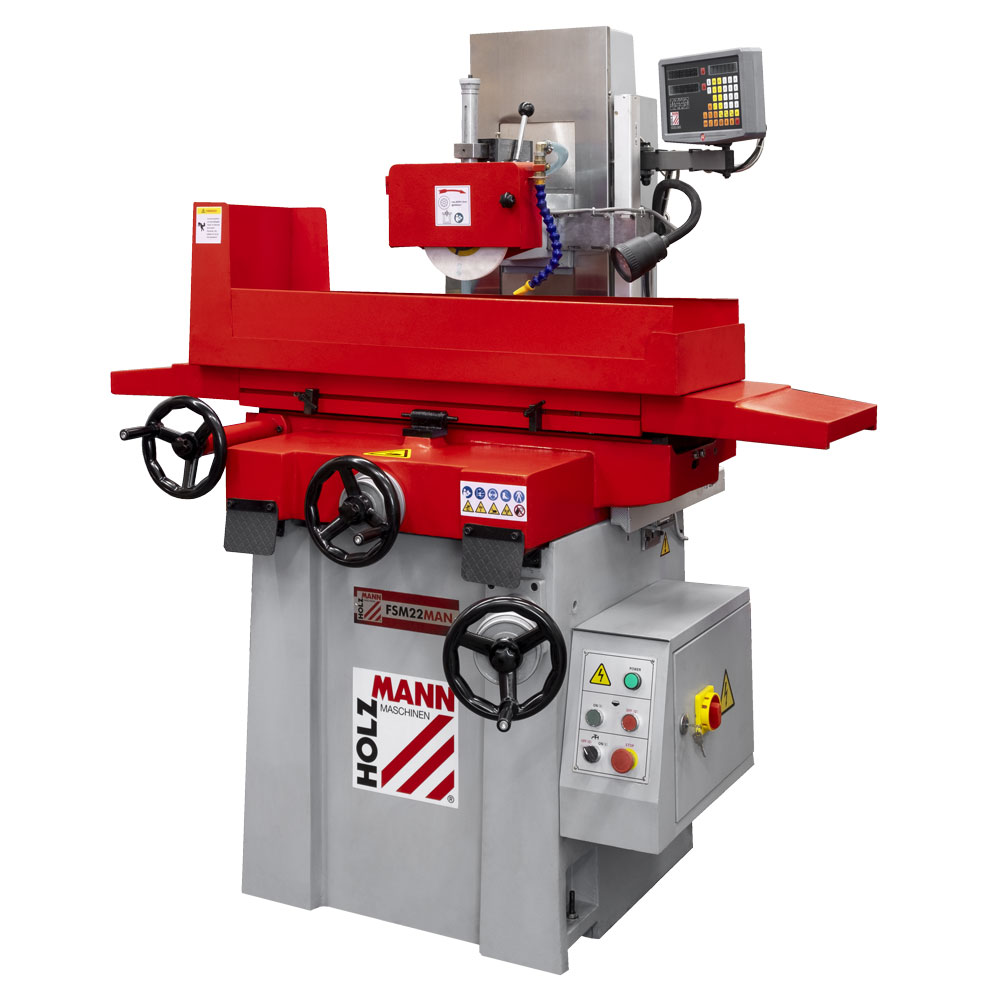

HOLZMANN FSM22MAN Flächenschleifmaschine 400 V mit Magnettisch und DRO
Die HOLZMANN FSM22MAN_400V ist eine manuelle Flächenschleifmaschine mit 1.500 Watt Motorleistung S1 und verwindungssteifem Gussunterbau. Sie ermöglicht das Schleifen von Werkstücken bis 480 × 200 × 350 mm.

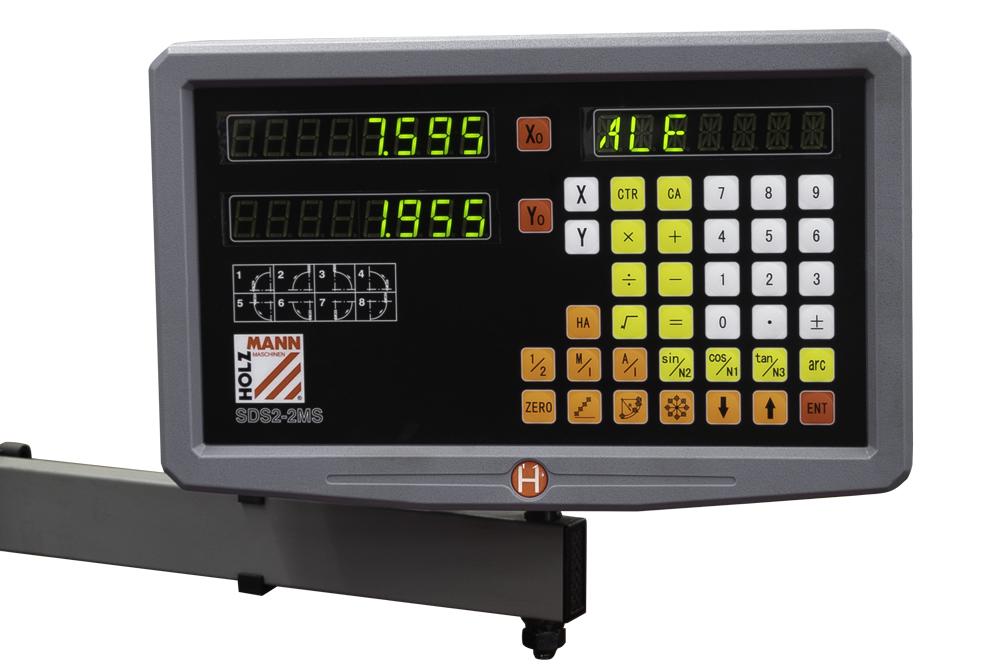

Ein mechanisch aktivierbarer Magnetaufspanntisch mit 400 × 200 mm gehört zur Ausstattung. Die 2-Achsen-Digitalanzeige unterstützt das Ablesen von Schleifscheibenzustellung und Tischposition.
Die wichtigsten Vorteile
- Manueller Vorschub: direkte Kontrolle der Bearbeitungsbewegung.
- Magnetaufspanntisch inklusive: mechanisch aktivierbar.
- 2-Achsen-DRO: digitale Positionsanzeige.
- Gussunterbau: stabile, verwindungssteife Ausführung.
- Kühleinrichtung: Pumpe, Tank und Verschlauchung vorhanden.
- Abziehvorrichtung mit Diamant: direkt an der Maschine.
- Manuelle Zentralschmierung: zur Versorgung aller Führungen.
Flachschleifen mit manueller Bedienung
Die FSM22MAN wird manuell vorgeschoben. Die digitale Positionsanzeige erleichtert das Einrichten und Ablesen der Zustellung. Die Tischgleitbahn ist als Doppel-V-Schiene mit Stahlkugeln ausgeführt.
Schleifscheibe, Zustellung und Kühlschmierstoff müssen zum Werkstoff und zur gewünschten Bearbeitung passen.
Schleifscheibe abziehen und auswuchten

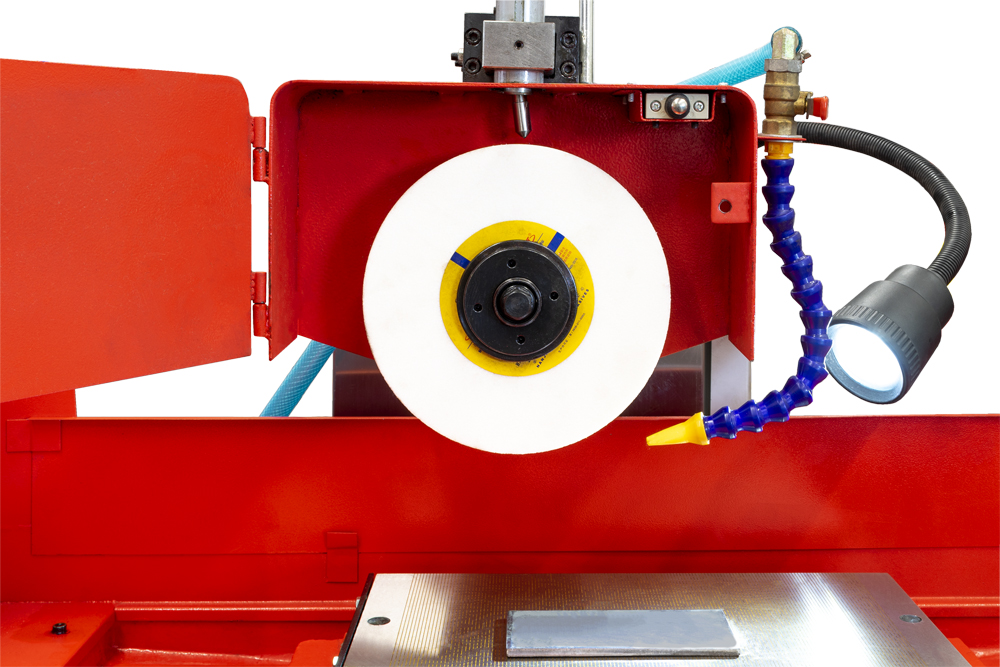

Die integrierte Abziehvorrichtung ermöglicht die Pflege der Schleifscheibe an der Maschine. Welle und Stand als Auswuchthilfen gehören zum Lieferumfang.
Die Kühlmittelpumpe bietet eine Förderleistung von 12 l/min. Das LED-Arbeitslicht unterstützt die Sicht auf die Bearbeitungsstelle.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | FSM22MAN_400V |
| Motorleistung S1 | 1.500 W |
| Netzanschluss | 400 V / 50 Hz |
| Drehzahl laut Hersteller | 2.840 U/min |
| Vorschub | Manuell |
| Magnetaufspanntisch | 400 × 200 mm |
| Tischgröße laut technischen Daten | 480 × 200 mm |
| Maximale Werkstückabmessungen | 480 × 200 × 350 mm |
| Tischhöhe | 1.000 mm |
| Positionsanzeige | 2-Achsen-DRO |
| Mitgelieferte Schleifscheibe | Ø 200 × 13 mm, Weißkorund 46 |
| Kühlmittelpumpe | 40 W, 12 l/min |
| Zentralschmierung | Manuell |
| Aufstellmaß | 1.600 × 1.340 × 1.730 mm |
| Nettogewicht | 900 kg |
| EAN | 9120058378454 |
Lieferumfang und Ausstattung
- HOLZMANN FSM22MAN_400V mit Magnetaufspanntisch
- Schleifscheibe Ø 200 × 13 mm, Weißkorund 46
- Kühlmittelpumpe und Tank
- Auswuchthilfen: Welle und Stand
- Werkzeug
- 2-Achsen-Digitalanzeige
- LED-Arbeitslicht
- Abziehvorrichtung mit Abziehdiamant
Häufige Fragen
Besitzt die Maschine einen automatischen Schleifzyklus?
Nein, die FSM22MAN ist eine manuell bediente Flächenschleifmaschine.
Wie wird der Magnettisch aktiviert?
Der Magnetaufspanntisch wird mechanisch aktiviert.
Ist die Digitalanzeige eine CNC-Steuerung?
Nein, die DRO dient zur Positionsanzeige von zwei Achsen.
Lassen sich alle Metalle magnetisch spannen?
Dafür muss das Werkstück ausreichend magnetisierbar sein. Andernfalls ist eine geeignete alternative Spannlösung erforderlich.
