Holzmann Universalfräsmaschine BF 1000DRO
- Artikel-Nr.: BF1000D_DRO
- EAN Code: 9120039904023
- Versandgewicht in kg: 2000

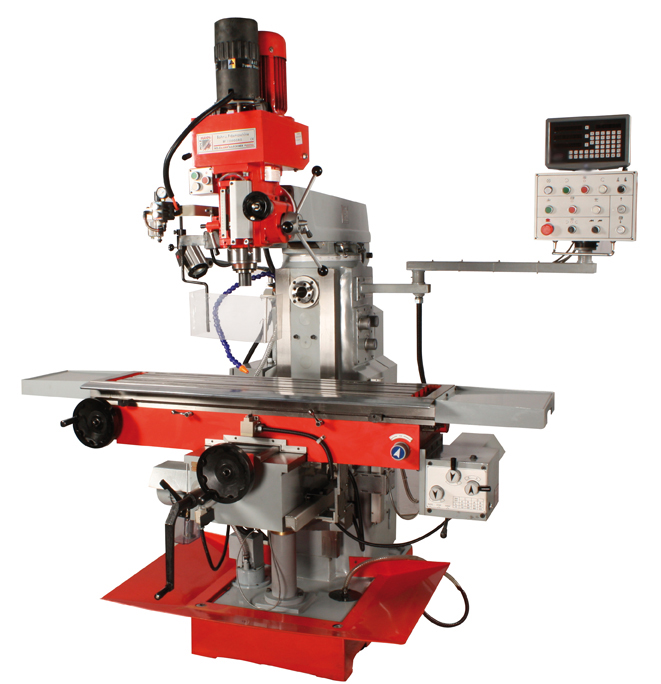

HOLZMANN BF1000DDRO_400V Universalfräsmaschine mit Digitalanzeige und Tischvorschub
Die HOLZMANN BF1000DDRO_400V kombiniert Horizontal- und Vertikalfräsen mit einer serienmäßigen 3-Achsen-Positionsanzeige. Automatische Tischvorschübe in X und Y sowie ein Positioniermotor für die Tischhöhe erleichtern die Bedienung.
Die schwere, vibrationsabsorbierende Gusskonstruktion und nachstellbare Schwalbenschwanzführungen bilden eine stabile Grundlage für vielseitige Bearbeitungsaufgaben. Beide Frässpindeln besitzen einen Getriebeantrieb.
Die wichtigsten Vorteile
- Horizontal- und Vertikalbetrieb
- ISO40-Spindelaufnahme
- Tischvorschub in X und Y

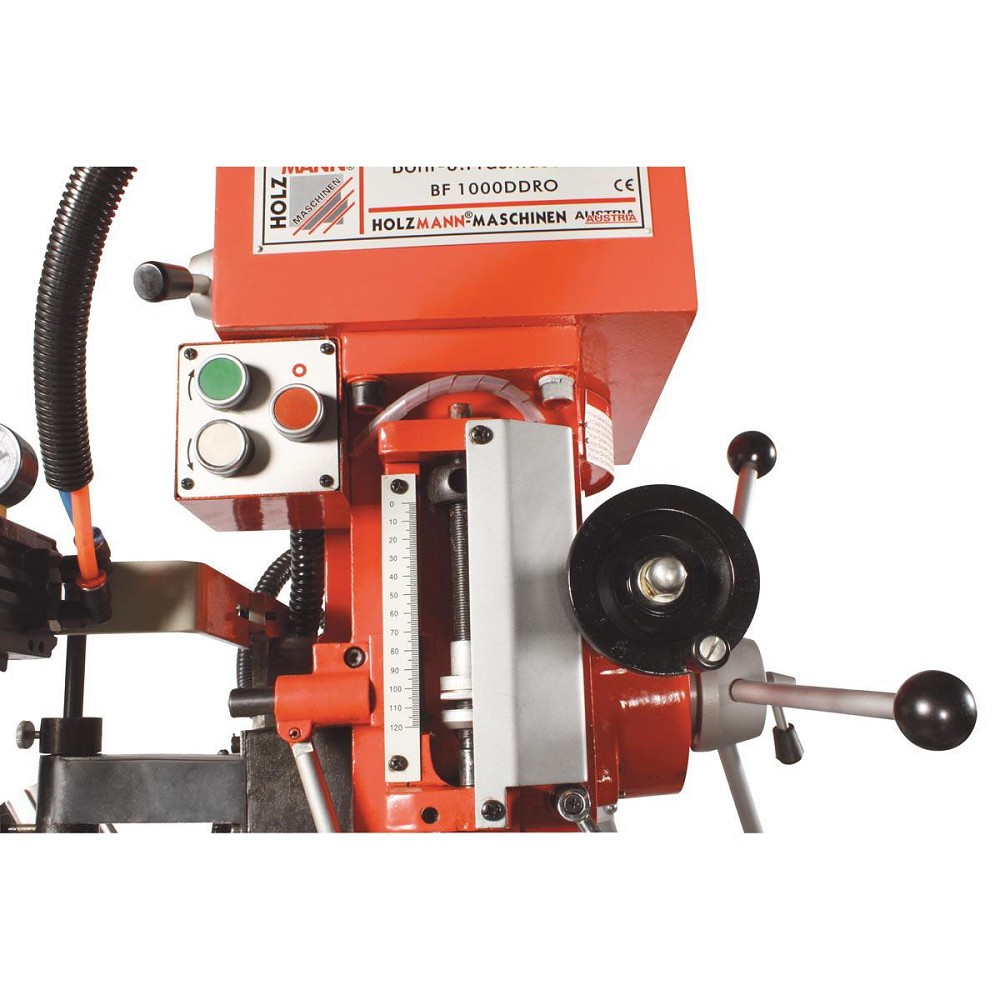

- Automatischer Vertikal-Spindelvorschub
- Motorische Tischhöhenverstellung
- Rechts- und Linkslauf
- Kühlmitteleinrichtung und Halogenlampe

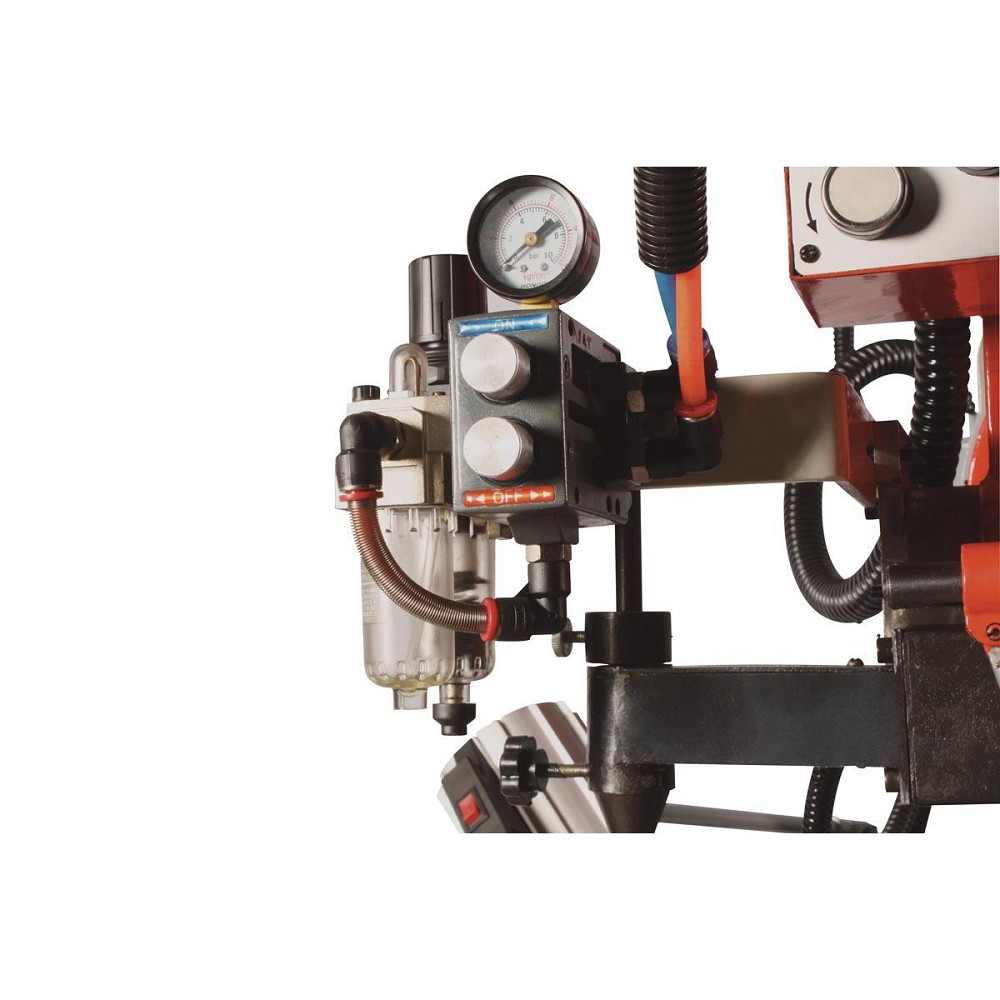

- Pneumatische Anzugspindel inklusive
Flexible Bearbeitung mit zwei Spindelausrichtungen
Die Kombination aus horizontaler und vertikaler Bearbeitung ermöglicht unterschiedliche Werkzeuganordnungen. Der neigbare Fräskopf erweitert die Möglichkeiten zur Ausrichtung.
Welche Bearbeitung sinnvoll ist, hängt von Werkstückform, Werkzeug und Spannung ab. Kurze Werkzeugauskragungen und eine stabile Aufspannung unterstützen gute Ergebnisse.
Komfort beim Einrichten und Positionieren
Die Positionsanzeige erleichtert das Ablesen der Achspositionen. Vorschübe und motorische Höhenverstellung unterstützen das Einrichten sowie gleichmäßige Bewegungen bei geeigneten Bearbeitungsschritten.
Vor Arbeitsbeginn sind Werkzeugfreiräume und nutzbare Verfahrwege zu prüfen. Spannmittel und Werkzeuglänge beeinflussen den tatsächlich verfügbaren Arbeitsraum.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN BF1000DDRO_400V |
| Positionsanzeige | 3 Achsen |
| Motorleistung S1 laut Hersteller | 2.200 W |
| Motorleistung Horizontalspindel | 2,2 kW |
| Netzspannung | 400 V / 50 Hz |
| Spindelaufnahme | ISO40 |
| Tischgröße | 1.370 × 320 mm |
| Verfahrweg X / Y / Z | 990 / 300 / 400 mm |
| Drehzahl Vertikalspindel | 90–2.000 min⁻¹, 8 Stufen |
| Drehzahl Horizontalspindel | 45–1.330 min⁻¹, 12 Stufen |
| Tischvorschub X / Y | 22–555 mm/min, 8 Stufen |
| Vertikal-Spindelvorschub | 0,08 / 0,15 / 0,25 mm/U |
| Positioniermotor Z-Achse | 1,1 kW |
| Kopfneigung | ± 90° |
| Pinolenhub | 120 mm |
| Abstand Spindel–Tisch | 90–490 mm |
| T-Nutengröße | 14 mm |
| Max. Bohrleistung laut Hersteller | 50 mm |
| Max. Gewindegröße laut Hersteller | M20 |
| Max. Fräsdurchmesser | 100 mm |
| Max. Fingerfräserdurchmesser | 30 mm |
| Aufstellmaß | 1.700 × 1.500 × 2.270 mm |
| Nettogewicht | 1.750 kg |
| EAN | 9120039904023 |

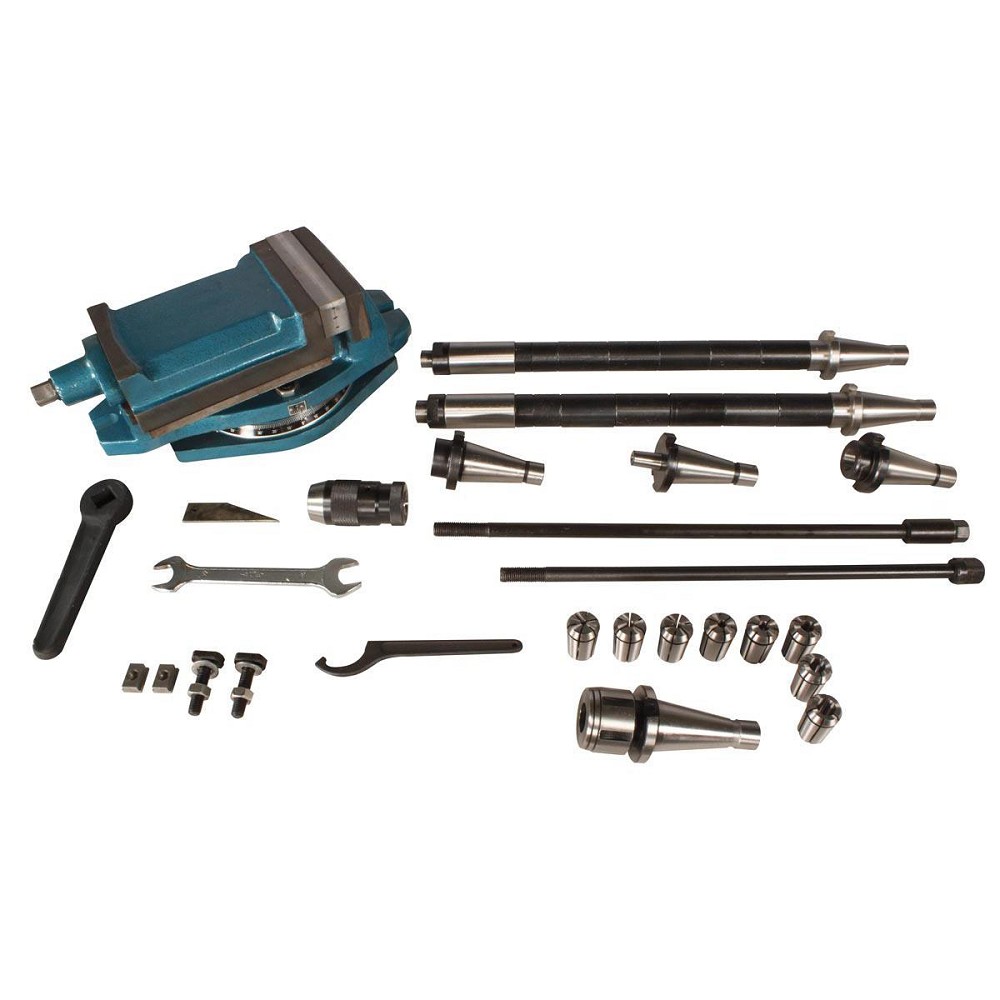

Lieferumfang
- HOLZMANN BF1000DDRO_400V mit Positionsanzeige
- Schnellspannbohrfutter B18, 1–16 mm
- Achtteiliges Spannzangenset: 4 / 5 / 6 / 8 / 10 / 12 / 14 / 16 mm
- Maschinenschraubstock 160 mm
- Reduzierungen MK3 und MK2
- Bohrfutterdorn ISO40–B18
- Horizontalfräsdorne 22 und 27 mm
- Kühlmitteleinrichtung und Halogenlampe
- Ölpumpe und Schmiereinheit
- Pneumatische Anzugspindel
Häufige Fragen zur HOLZMANN BF1000DDRO
Kann die Maschine horizontal und vertikal fräsen?
Ja. Sie besitzt eine Horizontal- und eine Vertikalspindel.
Ist die Fräsmaschine CNC-gesteuert?
Die Positionsanzeige zeigt Achspositionen an. Sie übernimmt keine CNC-Steuerung der Bearbeitung.
Sind Vorschübe serienmäßig enthalten?
Ja. Tischvorschübe in X und Y sowie der Vertikal-Spindelvorschub gehören zur Ausstattung.
Was ist bei der Aufstellung einzuplanen?
Zusätzlich zur Stellfläche werden Bedien- und Wartungsräume benötigt. Transportweg, Bodentragfähigkeit und Versorgung der pneumatischen Anzugspindel sind ebenfalls zu berücksichtigen.
