Holzmann Universalfräsmaschine BF 500D
- Artikel-Nr.: BF500D
- EAN Code: 9120039905426
- Versandgewicht in kg: 980

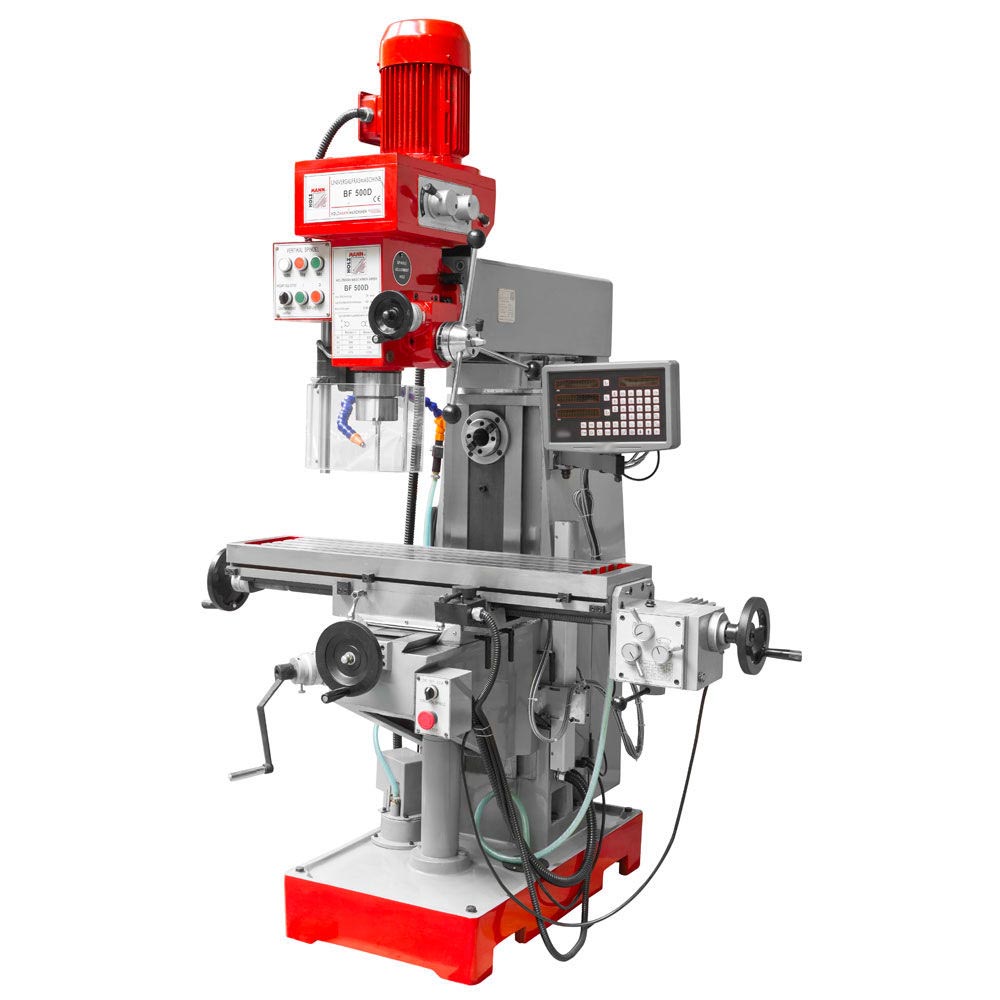

HOLZMANN BF500D_400V Universalfräsmaschine mit Horizontalspindel und Tischvorschub
Die HOLZMANN BF500D_400V kombiniert Horizontal- und Vertikalfräsen in einer schweren, vibrationsabsorbierenden Gusskonstruktion. Der Vertikalfräskopf lässt sich um ± 90° schwenken. Eine zusätzliche Horizontalspindel erweitert die Bearbeitungsmöglichkeiten.
Der serienmäßige X-Achsen-Vorschub mit einstellbarer Endabschaltung unterstützt gleichmäßige Tischbewegungen. Die Pinole lässt sich über Dreihandhebel oder Feinzustellung bedienen.
Die wichtigsten Vorteile
- ISO40-Spindelaufnahme
- Getriebegesteuerte Spindeldrehzahlen
- Automatischer Tischvorschub
- Rechts- und Linkslauf
- Nachstellbare Schwalbenschwanzführungen
- Kühlmitteleinrichtung und Halogenlampe
- Umfangreiches Spannzubehör inklusive
Vielseitige Bearbeitung mit zwei Spindelausrichtungen
Die Kombination aus Horizontal- und Vertikalbetrieb ermöglicht unterschiedliche Werkzeuganordnungen. Der neigbare Kopf bietet zusätzliche Möglichkeiten bei Winkelbearbeitungen.
Für gute Ergebnisse sind eine stabile Spannung, kurze Werkzeugauskragungen und passende Schnittdaten entscheidend. Vor Arbeitsbeginn sollten sämtliche Werkzeugfreiräume geprüft werden.

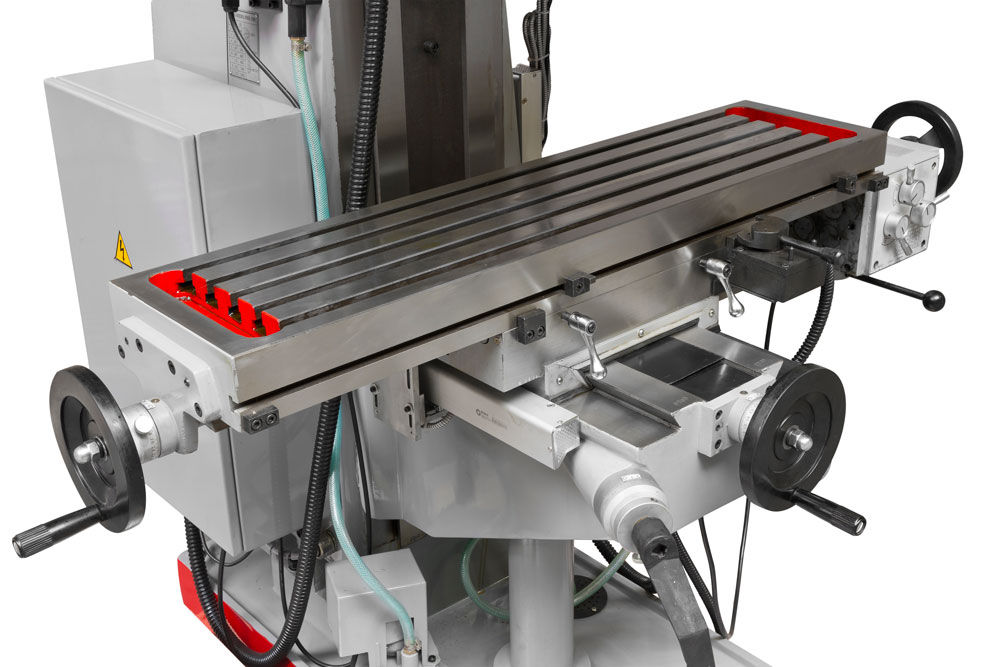

Vorschub und Feinzustellung erleichtern die Arbeit
Der automatische Tischvorschub hilft bei geeigneten Bearbeitungsschritten, eine gleichmäßige Bewegung einzuhalten. Die Feinzustellung unterstützt dosierte Zustellbewegungen.
Der nutzbare Arbeitsraum hängt von Werkzeuglänge, Spannmittelhöhe und Werkstückabmessungen ab. Die Tischgröße allein beschreibt deshalb nicht die maximal bearbeitbare Werkstückgröße.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN BF500D_400V |
| Motorleistung S1 laut Hersteller | 850 / 1.500 W |
| Motorleistung Horizontalspindel | 1,5 kW |
| Netzspannung | 400 V / 50 Hz |
| Spindelaufnahme | ISO40 |
| Tischgröße | 1.000 × 240 mm |
| Verfahrweg X-Achse | 560 mm |
| Verfahrweg Y-Achse | 230 mm |
| Verfahrweg Z-Achse laut Hersteller | 400 (250) mm |
| Drehzahl Vertikalspindel | 115–1.750 min⁻¹, 8 Stufen |
| Drehzahl Horizontalspindel | 60–1.350 min⁻¹, 9 Stufen |
| Tischvorschub X-Achse | 24–720 mm/min, 8 Stufen |
| Vorschubmotor | 370 W |
| Kopfneigung | ± 90° |
| Pinolenhub | 120 mm |
| Max. Abstand Spindel–Tisch | 355 mm |
| T-Nutengröße | 14 mm |
| Max. Bohrleistung in Stahl laut Hersteller | Ø 50 mm |
| Max. Gewindegröße | M16 |
| Max. Fingerfräserdurchmesser | 25 mm |
| Max. Planfräserdurchmesser | 80 mm |
| Nettogewicht | 800 kg |
| EAN | 9120039905426 |
Lieferumfang
- HOLZMANN BF500D_400V Universalfräsmaschine
- Vorschub für die X-Achse
- Fräswellen mit 22 und 27 mm Durchmesser
- Achtteiliges Spannzangenset: 4 / 5 / 6 / 8 / 10 / 12 / 14 / 16 mm
- Bohrfutter 1–16 mm / B18
- Aufnahmen MK2, MK3 und B18
- Maschinenschraubstock mit 160 mm Backenbreite
- Zwei Anzugsspindeln M16, 340 und 500 mm
- Kühlmitteleinrichtung und Halogenlampe
Häufige Fragen zur HOLZMANN BF500D
Ist eine Digitalanzeige enthalten?
Nein. Die BF500D wird ohne digitale Positionsanzeige geliefert.
Kann die Maschine horizontal und vertikal fräsen?
Ja. Eine zusätzliche Horizontalspindel gehört zur Ausstattung.
Welche Achse besitzt einen automatischen Vorschub?
Der Vorschub der X-Achse ist serienmäßig enthalten und besitzt eine einstellbare Endabschaltung.
Sind Schraubstock und Spannzangen enthalten?
Ja. Ein 160-mm-Maschinenschraubstock und ein achtteiliges Spannzangenset gehören zum Lieferumfang.
