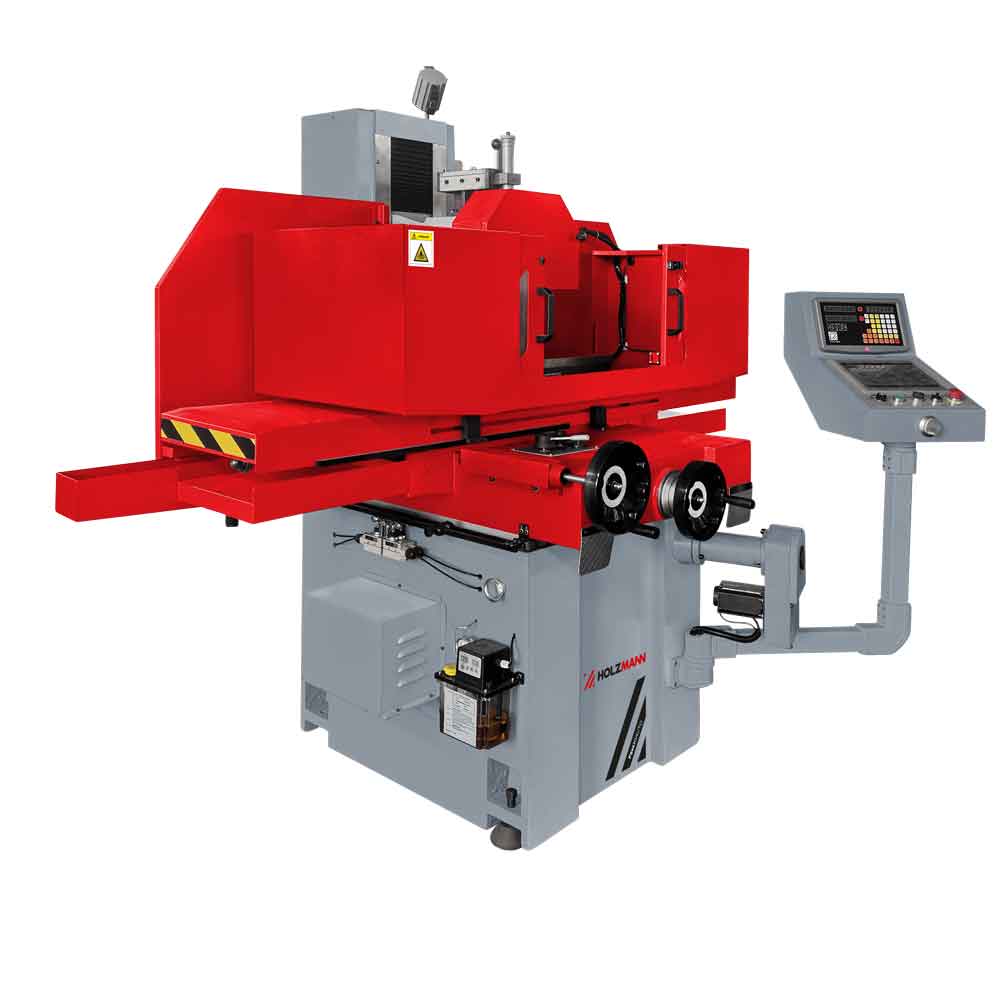

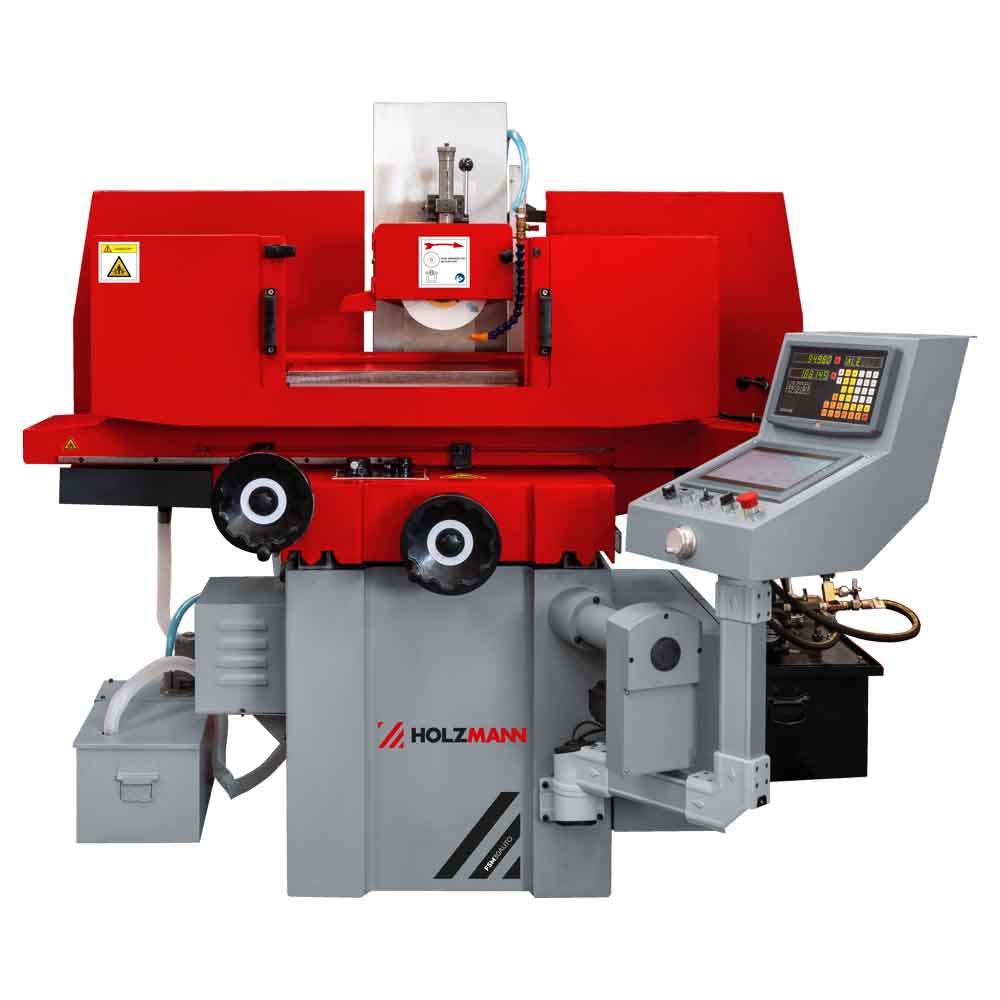

HOLZMANN FSM30AUTO Flächenschleifmaschine 400 V mit automatischem Schleifzyklus

Die HOLZMANN FSM30AUTO_400V ist für das Flachschleifen von Metallwerkstücken ausgelegt. Ihr automatischer Schleifzyklus mit Vorschleifen, Feinschleifen und Ausfeuern unterstützt wiederkehrende Bearbeitungsabläufe im Werkzeug- und Formenbau.

Ein Magnettisch, die 2-Achsen-Digitalanzeige und motorisierte Zustellbewegungen ergänzen die Ausstattung. Der Hersteller nennt maximale Werkstückabmessungen von 635 × 330 × 250 mm.

Die wichtigsten Vorteile

• Automatischer Schleifzyklus: Vorschleifen, Feinschleifen und Ausfeuern.
• 2-Achsen-DRO: Positionsanzeige für Schleifscheibenzustellung und Tischposition.
• Hydraulischer Längsvorschub: einstellbar von 7 bis 23 m/min.
• Motorisierte Querzustellung: Schrittweite am Bedienpult einstellbar.
• Servomotorische Höhenverstellung: automatische Zustellung im Schleifzyklus.
• Automatische Zentralschmierung: zeitgesteuerte Versorgung der Führungen.
• Abziehvorrichtung mit Diamant: direkt an der Maschine vorhanden.

Automatische Bearbeitung und manuelle Einrichtung

Die Maschine kombiniert hydraulische Längsbewegung mit motorisierter Quer- und Höhenzustellung. Einstellbare Umschaltpositionen begrenzen die Tischbewegungen.

Für das Einrichten stehen zusätzlich manuelle Einstellmöglichkeiten zur Verfügung. Die Digitalanzeige unterstützt das Ablesen der Positionen.

Kühlung und Schleifscheibenpflege

Die Kühlmittelversorgung umfasst Pumpe, Tank und Verschlauchung. Die Abziehvorrichtung dient zur Pflege der Schleifscheibe. Auswuchthilfen gehören ebenfalls zum Lieferumfang.

Schleifscheibe, Zustellung und Kühlschmierstoff müssen zur Bearbeitungsaufgabe passen.

Technische Daten

Lieferumfang und Ausstattung

• HOLZMANN FSM30AUTO_400V
• Schleifscheibe Ø 300 × 30 mm, Weißkorund 46
• Kühlmittelpumpe und Tank
• Auswuchthilfen: Welle und Stand
• Werkzeug
• 2-Achsen-Digitalanzeige
• LED-Arbeitslicht

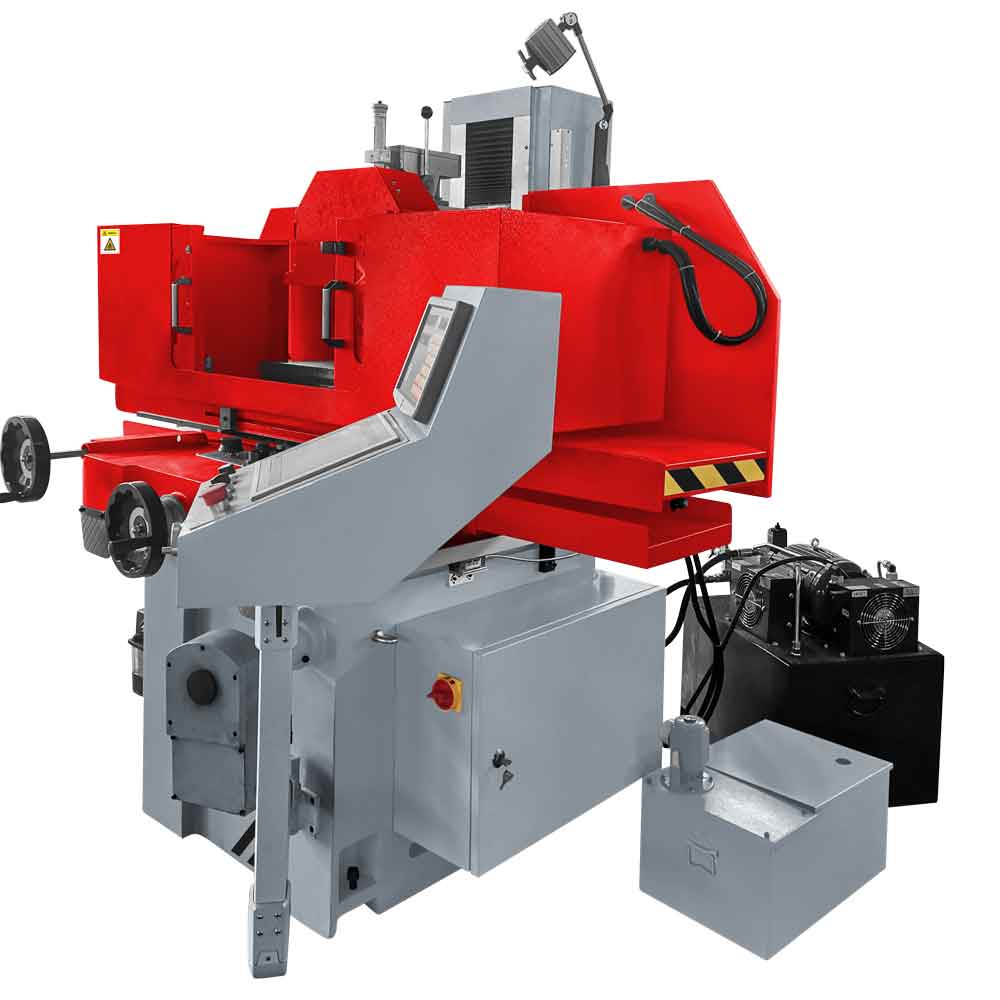

• Hydraulikaggregat mit Pumpe, Motor und Kühler

Häufige Fragen

Welche Schritte umfasst der automatische Schleifzyklus?

Vorschleifen, Feinschleifen und Ausfeuern.

Ist die Digitalanzeige eine CNC-Steuerung?

Eine CNC-Steuerung ist nicht ausgewiesen. Die DRO zeigt zwei Achspositionen an.

Kann jedes Metallwerkstück magnetisch gespannt werden?

Nein, dafür muss das Werkstück ausreichend magnetisierbar sein. Andernfalls ist eine geeignete alternative Spannlösung erforderlich.
