Holzmann Drehmaschine ED2000IND105D_400V

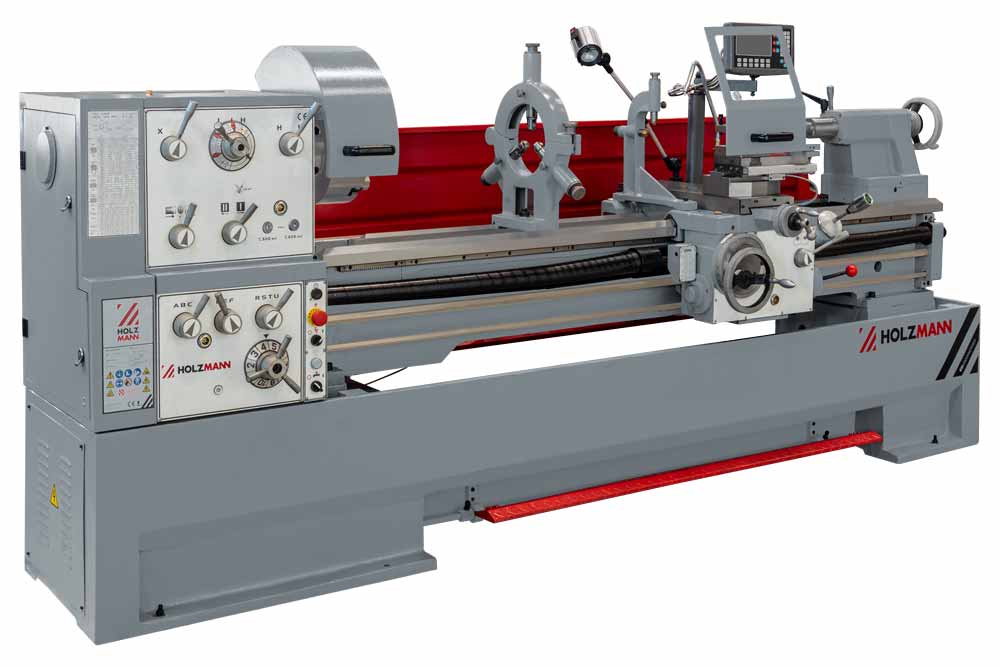

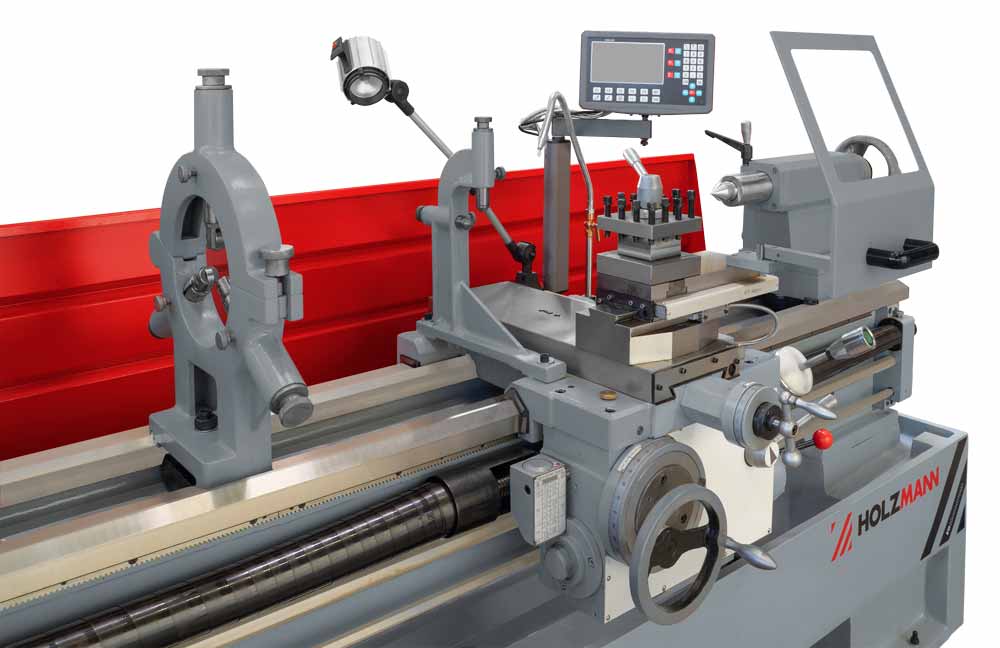

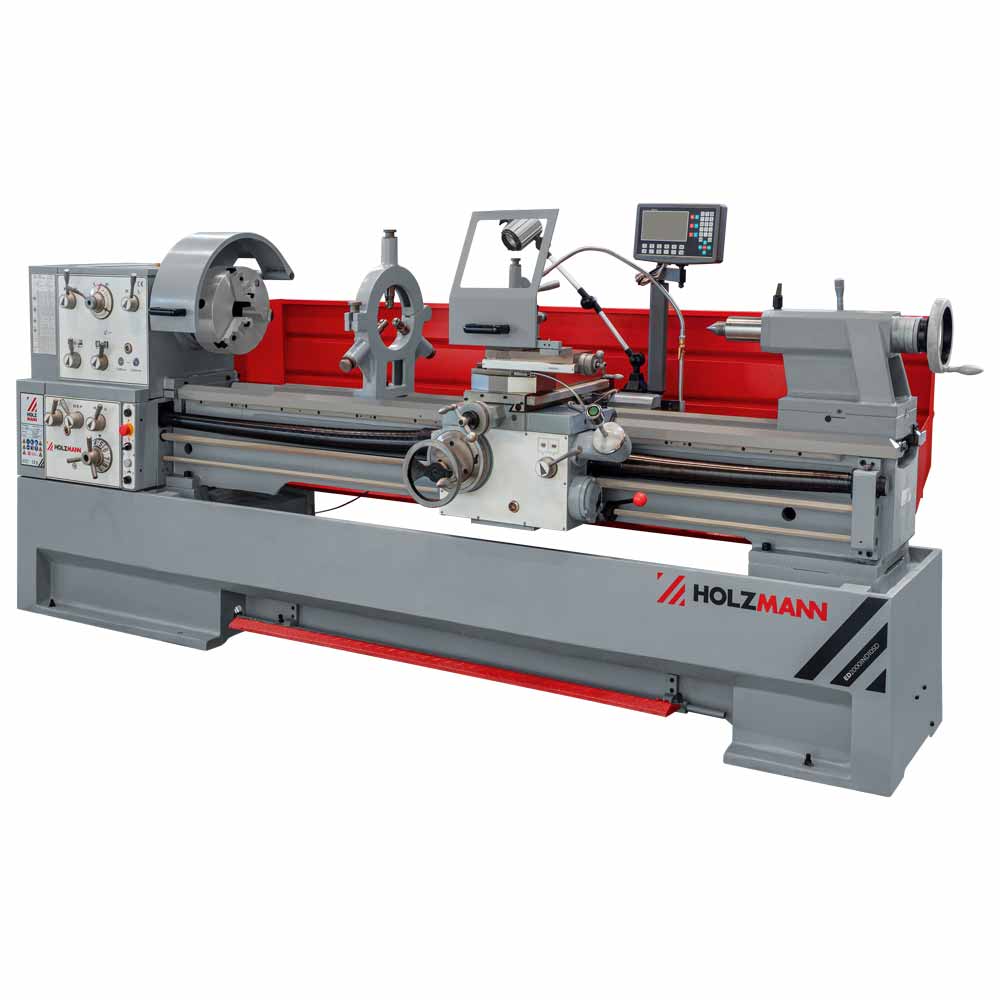

Die HOLZMANN Metalldrehbank ED2000IND105 mit 2000 mm Spitzenweite, 105mm Spindelbohrungsdurchmesser, Kühlmittelversorgung, digitaler Positionsanzeige und Eilgang in Industrieausführung für Einsatz in ihrem Betrieb oder Schule.

Motordaten

• Motorleistung S1 in W 7500 | 90 | 300

• Spannung 400 V / 50 Hz


Allgemeine Abmessungen

• Aufstellmaß in mm 3340 x 1150 x 1460


Drehmaschinen

• Spitzenweite in mm 2000

• Spitzenhöhe in mm 280

• max. Umlaufdurchmesser Bett in mm 560

• max. Umlaufdurchmesser Querschlitten in mm 355

• max. Umlaufdurchmesser ohne Brücke in mm 785

• Drehspindeldrehzahl in min-1 25-1600 (12)

• Spindelbohrung in mm 105

• Spindel Konus MK7/MT7

• Reitstockkonus MK5/MT5

• Längsvorschub 0,059-1,646 (35)

• Quervorschub 0,02-0,573 (35)

• Verfahrweg Längsschlitten in mm 2000

• Verfahrweg Querschlitten in mm 316

• Verfahrweg Oberschlitten in mm 130

• Pinolenweg in mm 180

• Gewinde Metrisch in mm/r 0,2-14(47)

• Gewinde Zoll 2-112 TPI (60)

• max. Werkzeugaufnahme 25 x 25


Lautstärke und Vibrationen:

• Schall-Leistungspegel in dB(A) 83


Gewicht

• Bruttogewicht in kg 3.100

• Nettogewicht in kg 2.720


Versandmaße

• Verpackungsbreite in mm 1.150

• Verpackungslänge in mm 3.420

• Verpackungshöhe in mm 1.810


Allgemeine Daten

• EAN Code 9120132141622

• schwere und vibrationsabsorbierende Gussausführung
• sehr breites, induktiv gehärtetes und geschliffenes Maschinenbett

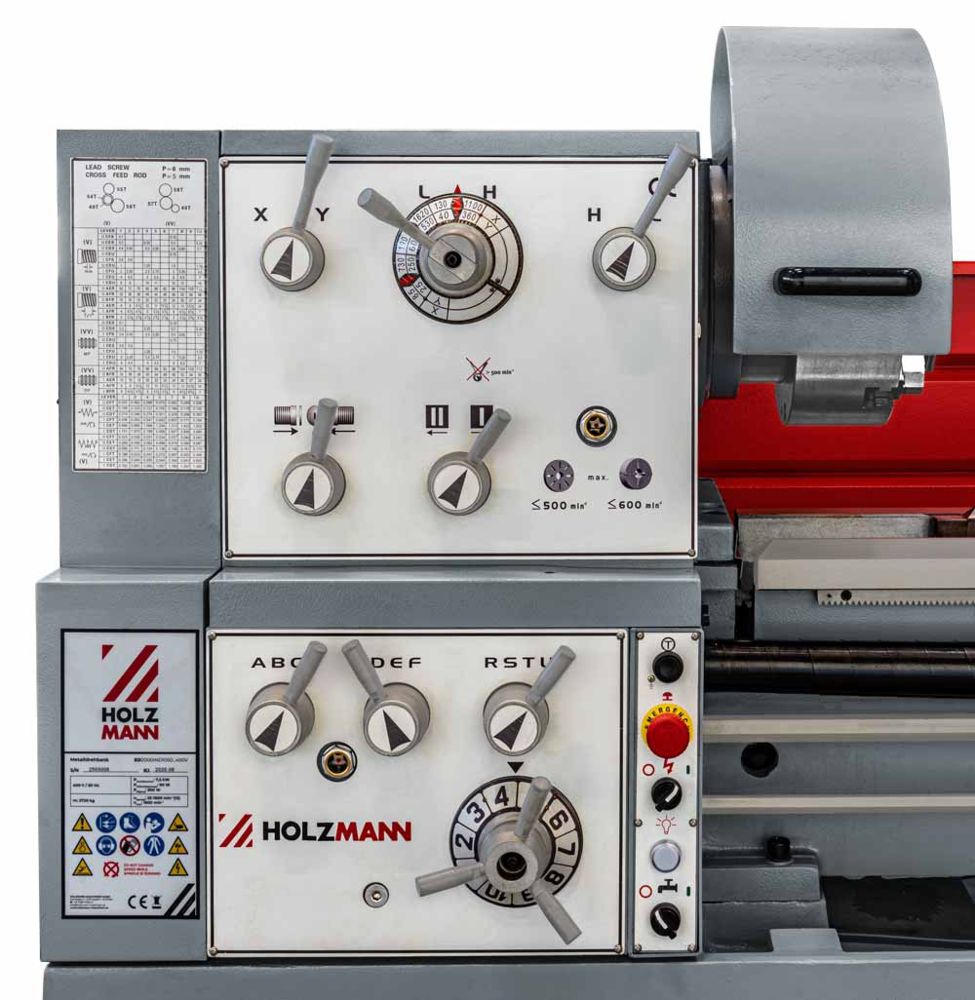

• handliche und einfache Bedienung durch übersichtliche Schalteinheit
• herausnehmbare Brücke zur Bearbeitung großer Werkstücke
• vierfach verstellbarer Längsanschlag
• sämtliche Führungen über Keilleisten verstellbar
• Camlock Spindelaufnahme D8

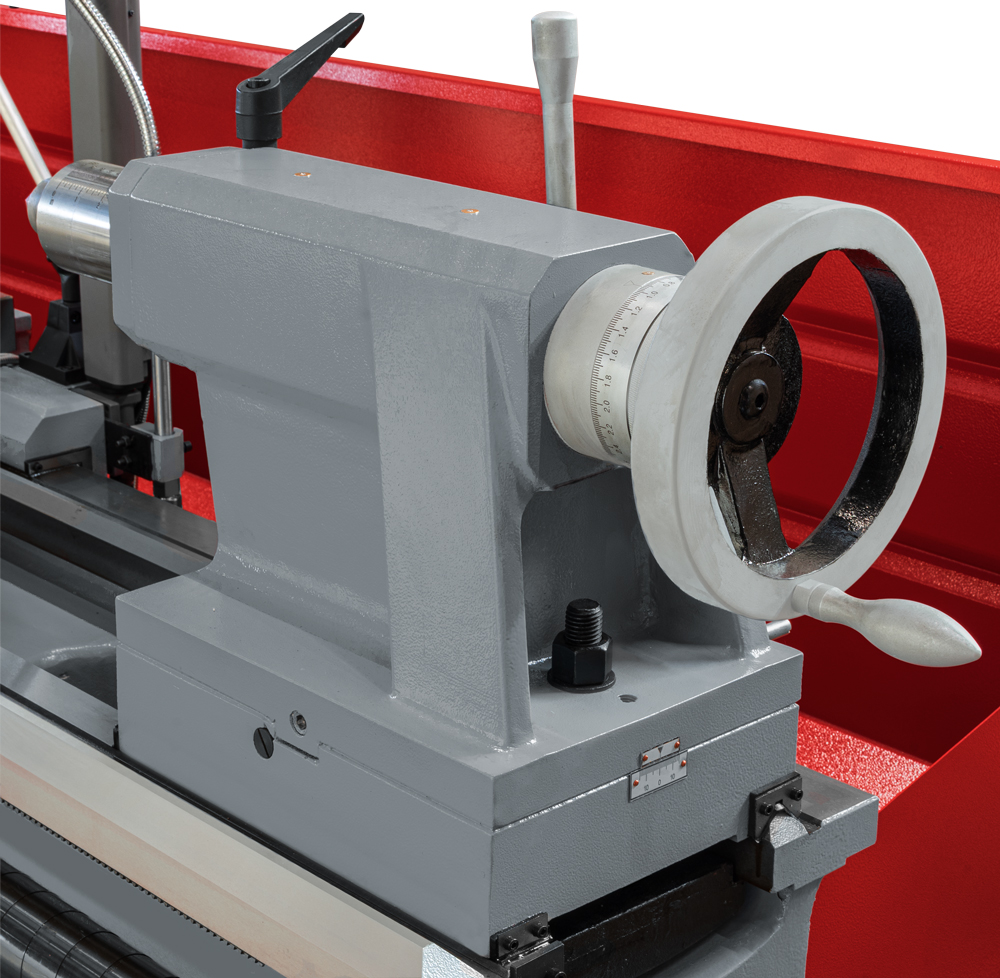

• zum Kegeldrehen kann der Reitstock außermittig verstellt werden
• große Spindelbohrung mit einem Durchmesser von 105 mm
• kpl. mit Fußbremse und automatischer Abschaltung zum sofortigen Spindelstop
• sehr große Anzahl an unterschiedlichen Gewindesteigungen möglich
• inklusive Kühlmitteleinrichtung und Arbeitslampe

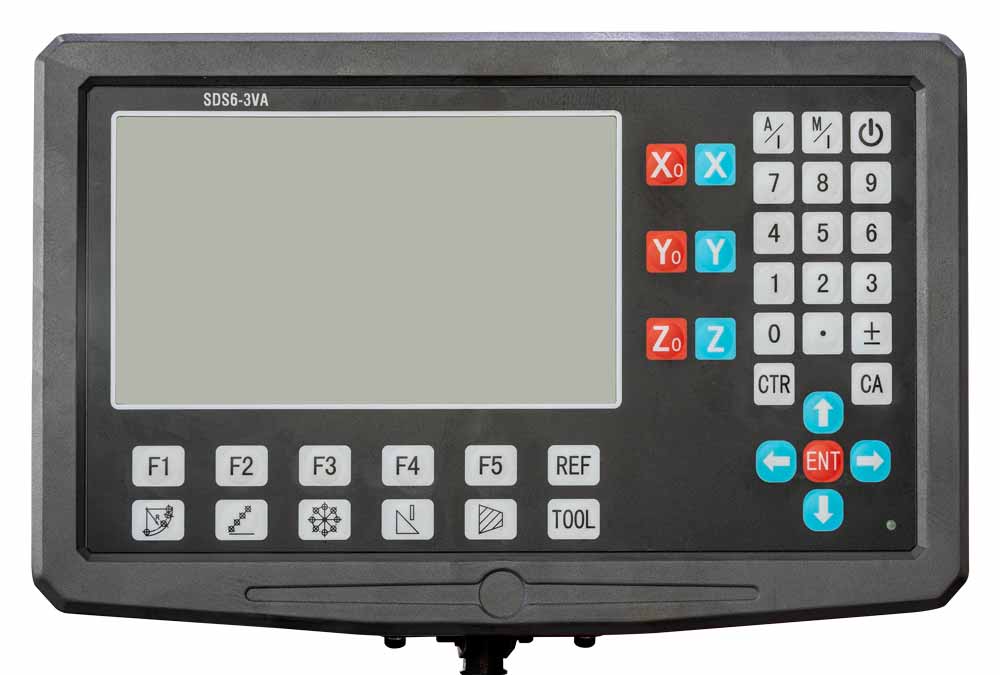

• digitale Positionsanzeige (3-Achsen) für erleichterte Bedienung
• Eilgang: 300W Motor

Lieferumfang: Kühlmitteleinrichtung, Arbeitslampe, 3-Backenfutter Ø315mm, 4-Backenfutter Ø320mm, Planscheibe Ø 450mm, Reduzierhülse, Wechselräder, feste und mitlaufende Lünette, Zentrierspitzen, Spritzschutz, digitale Positionsanzeige (3-Achsen)
Betriebsstoffe:

•     Spindelstock Ölmenge 12 l
•     Getriebe Schlosskasten Ölmenge 1 l
•     Vorschubgetriebe Ölmenge 4,5 l
•     Kühlmitteleinrichtung max. 33 l

Zur Entladung muss kundenseitig ein entsprechend großer Gabelstapler oder ähnliches zur Verfügung stehen
