Holzmann Rollenstreckmaschine RSM690-15
- Artikel-Nr.: RSM690-15
- EAN Code: 9120058379673
- Versandgewicht in kg: 125

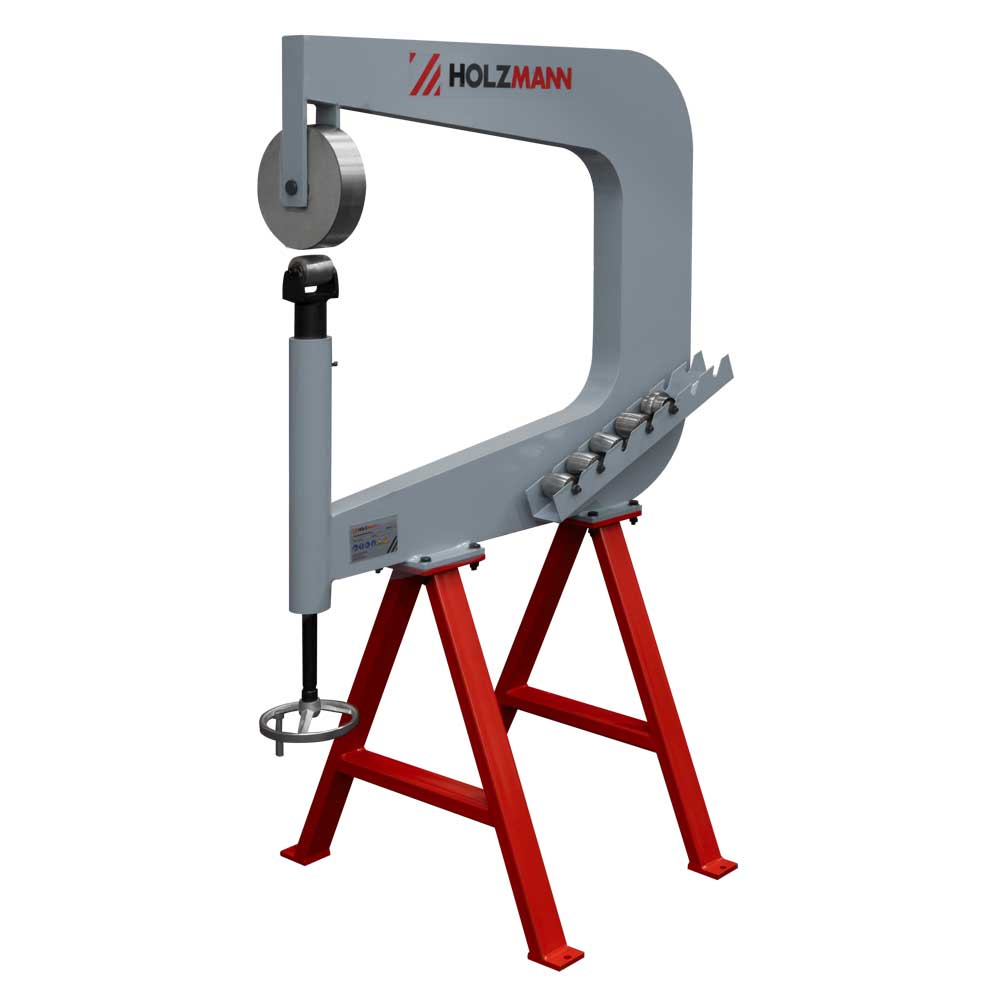

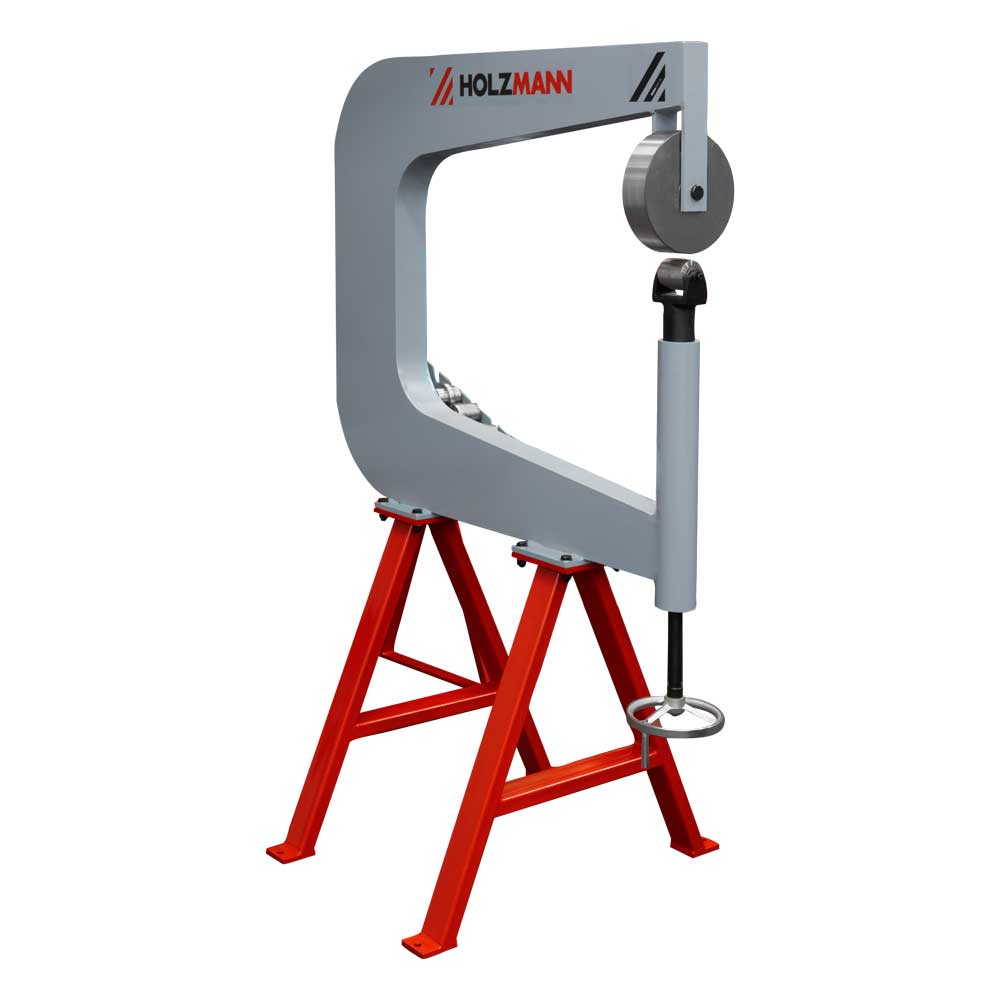

HOLZMANN RSM690-15 Rollenstreckmaschine mit 690 mm Ausladung und sechs Wechselrollen
Die HOLZMANN RSM690-15 Rollenstreckmaschine ermöglicht das manuelle Strecken und Formen von Blechwerkstücken. Mit 690 mm Ausladung, einem Stahlrahmen und sechs wechselbaren unteren Rollen bietet sie vielseitige Möglichkeiten für die Blechumformung.
Die obere Pressrolle misst Ø 200 × 51 mm. Über ein Handrad wird die untere Rolle in der Höhe verstellt und an das Werkstück angepasst. Die maximale Blechstärke beträgt laut Hersteller 1,5 mm.
Die wichtigsten Vorteile
- 690 mm Ausladung für die Bearbeitung größerer Blechbereiche
- Sechs untere Wechselrollen inklusive
- Obere Pressrolle mit Ø 200 × 51 mm
- Höhenverstellung über Handrad
- Stahlrahmen mit Standfüßen
- Manuelle Werkstückführung ohne Stromanschluss

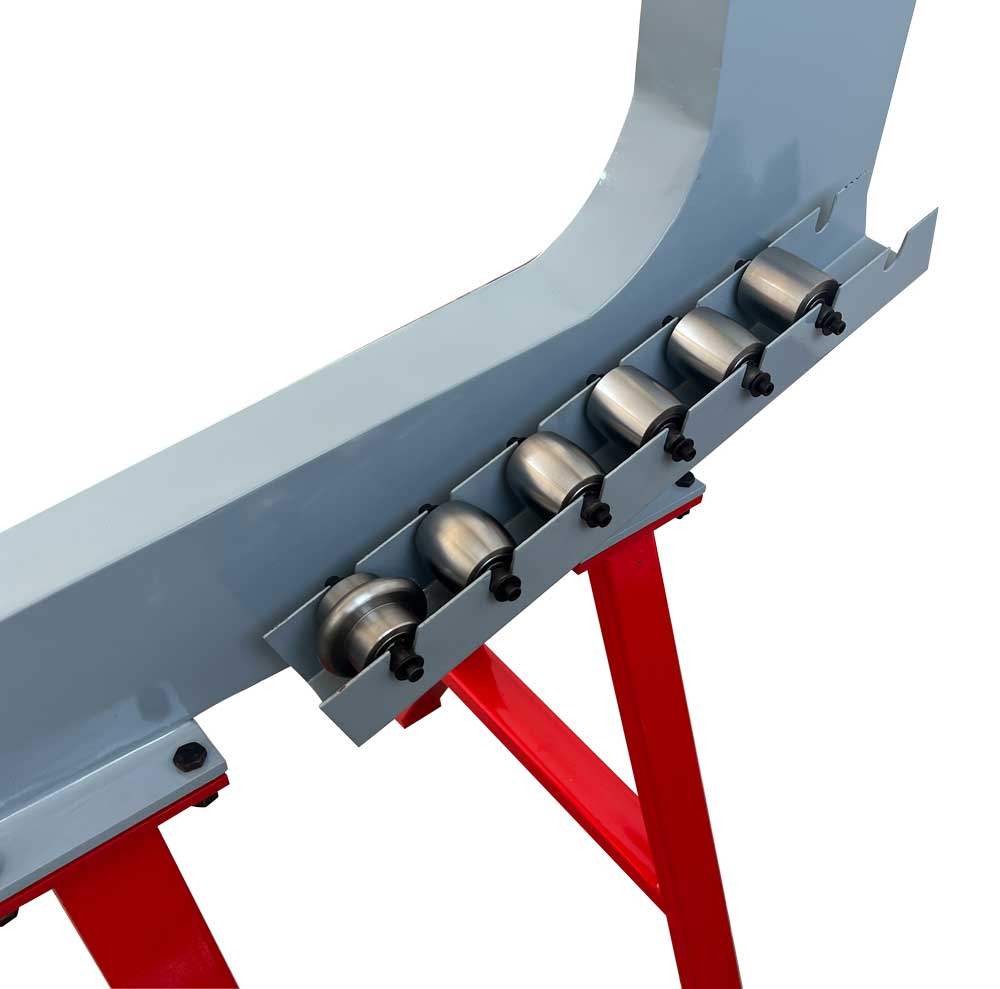

- Rollenhalter zur Aufbewahrung der Wechselrollen
Gewölbte Blechteile schrittweise formen
Beim Rollenstrecken wird das Blech wiederholt zwischen oberer und unterer Rolle hindurchgeführt. Durch die örtliche Umformung lassen sich gewölbte Flächen herstellen. Typische Anwendungen sind individuelle Verkleidungs- und Karosseriebleche.
Das Ergebnis hängt von Werkstoff, Rollenauswahl, Anpressung und Werkstückführung ab. Ein Probestück hilft dabei, die Einstellung und Arbeitsweise auf die gewünschte Form abzustimmen.
Rollen auswählen und Anpressung einstellen
Die untere Rolle wird passend zur Umformaufgabe ausgewählt und in der Halterung befestigt. Anschließend lässt sich ihre Höhe über das Handrad einstellen. Das Blech wird von Hand durch die Rollen gezogen oder geschoben.
Für den Betrieb muss die Maschine laut Anleitung am Boden verankert werden. Das dafür benötigte Befestigungsmaterial ist nicht enthalten.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN RSM690-15 |
| Produkttyp | Rollenstreckmaschine / English Wheel |
| Bedienung | Manuell |
| Ausladung | 690 mm |
| Maximale Blechstärke laut Hersteller | 1,5 mm |
| Obere Pressrolle | Ø 200 × 51 mm |
| Untere Wechselrollen | 6 |
| Höhenverstellung | Über Handrad |
| Rahmen | Stahl |
| Aufstellmaß (L × B × H) | 950 × 680 × 1.500 mm |
| Nettogewicht | 100 kg |
| Bruttogewicht | 125 kg |
| EAN | 9120058379673 |
Lieferumfang
- Maschinenrahmen mit Stützen
- Obere Pressrolle
- Sechs untere Wechselrollen
- Rollenhalter und untere Rollenaufnahme
- Höhenverstellung mit Handrad
- Montagebauteile und Befestigungsmaterial zum Zusammenbau
- Betriebsanleitung
Häufige Fragen
Sind die Wechselrollen enthalten?
Ja, sechs untere Rollen gehören zum Lieferumfang.
Benötigt die Maschine Strom?
Nein, das Werkstück wird manuell durch die Rollen geführt.
Gelten die 1,5 mm für jeden Werkstoff?
Die Herstellerunterlagen nennen keine konkrete Materialgüte. Die Eignung muss passend zum Werkstoff und zur Umformaufgabe geprüft werden.
Was bedeutet die Ausladung von 690 mm?
Sie beschreibt die verfügbare Arbeitstiefe in den Rahmen hinein. Sie ist nicht mit einer maximalen Werkstücklänge gleichzusetzen.
