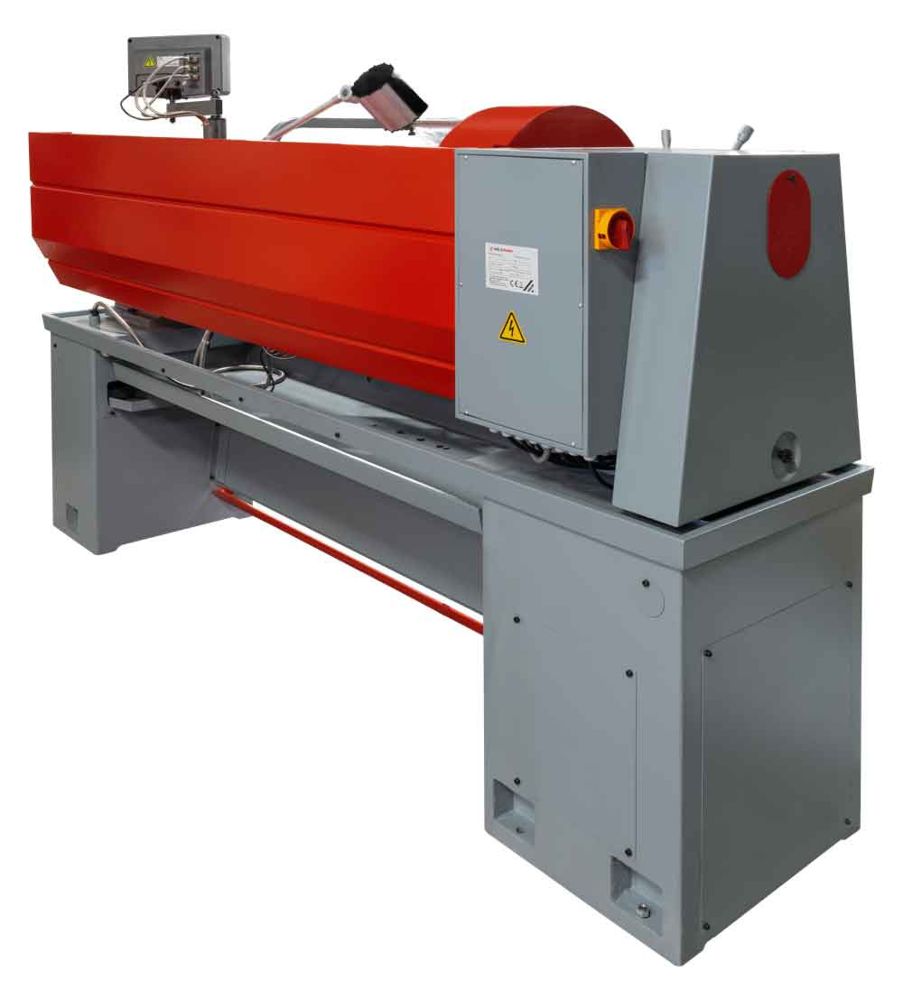

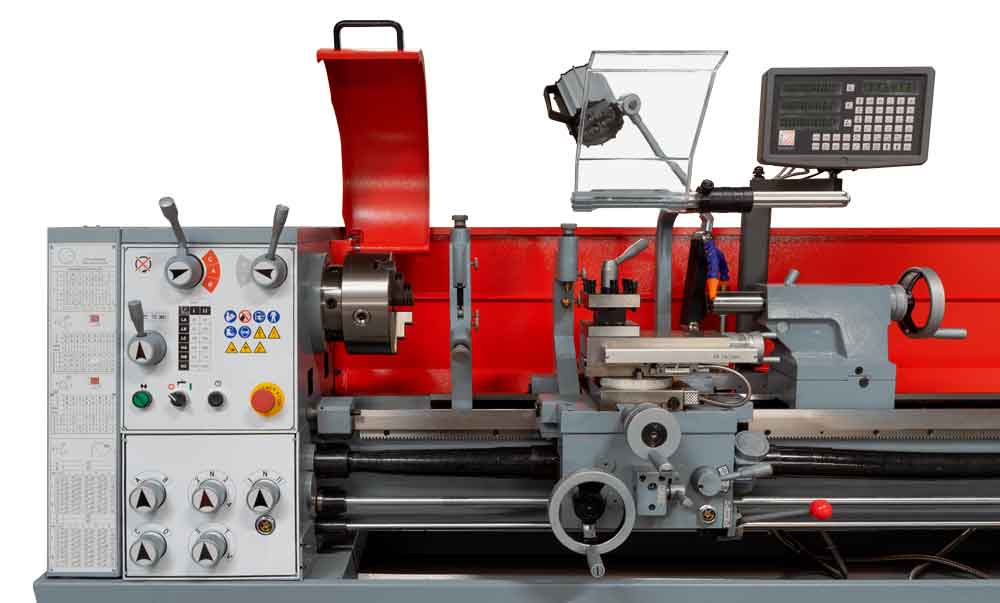

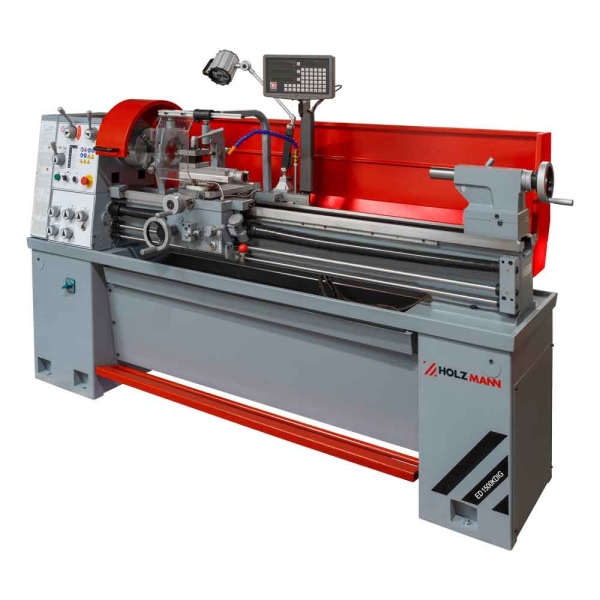

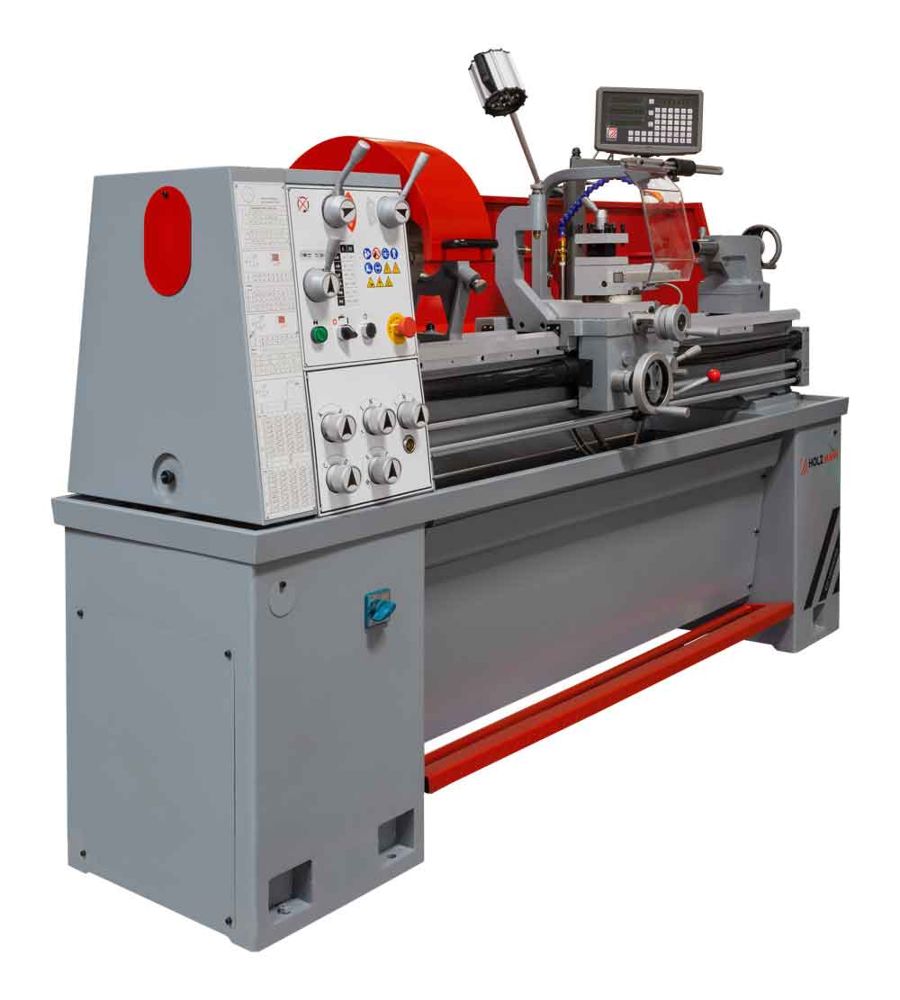

HOLZMANN ED1500KDIG_400V Metalldrehbank mit Digitalanzeige und 1.500 mm Spitzenweite
Die HOLZMANN ED1500KDIG_400V ist eine Leit- und Zugspindeldrehmaschine mit 3-Achsen-Digitalanzeige, 1.500 mm Spitzenweite und 56 mm Spindelbohrung. Sie eignet sich für Werkzeugbau, Fertigung und Ausbildungsstätten.
Eine induktiv gehärtete, präzisionsgeschliffene Prismenbettführung und das vibrationshemmende Gussmaschinenbett bilden die Grundlage für stabile Bearbeitungsbedingungen. Der serienmäßige Zweistufenmotor bietet 2.000 Watt Motorleistung S1.
Die wichtigsten Vorteile
Digitale Positionsanzeige zum Ablesen der Schlittenpositionen
Camlock-D5-Spindelaufnahme
Elektromagnetische Fußbremse
Nachstellbare Schlittenführungen

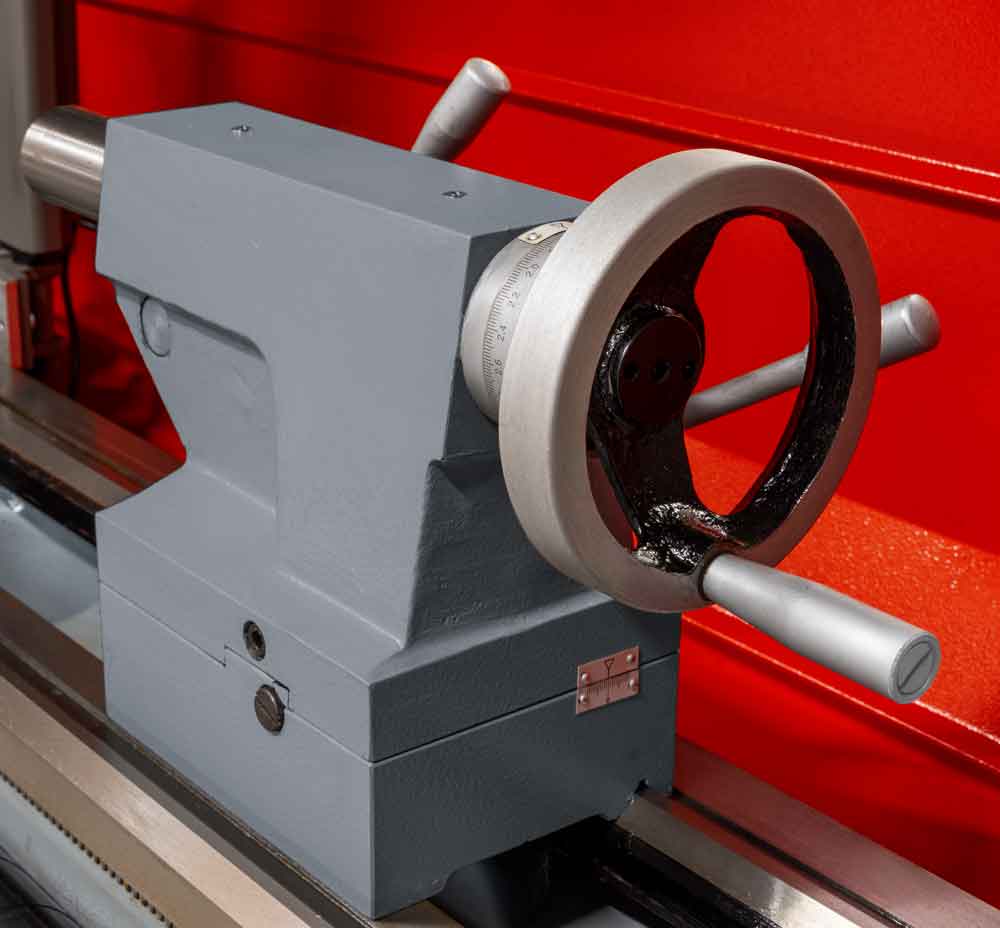

Zum Kegeldrehen seitlich versetzbarer Reitstock
Kühlmitteleinrichtung und Maschinenhalogenleuchte
Umfangreiche Spannmittel inklusive

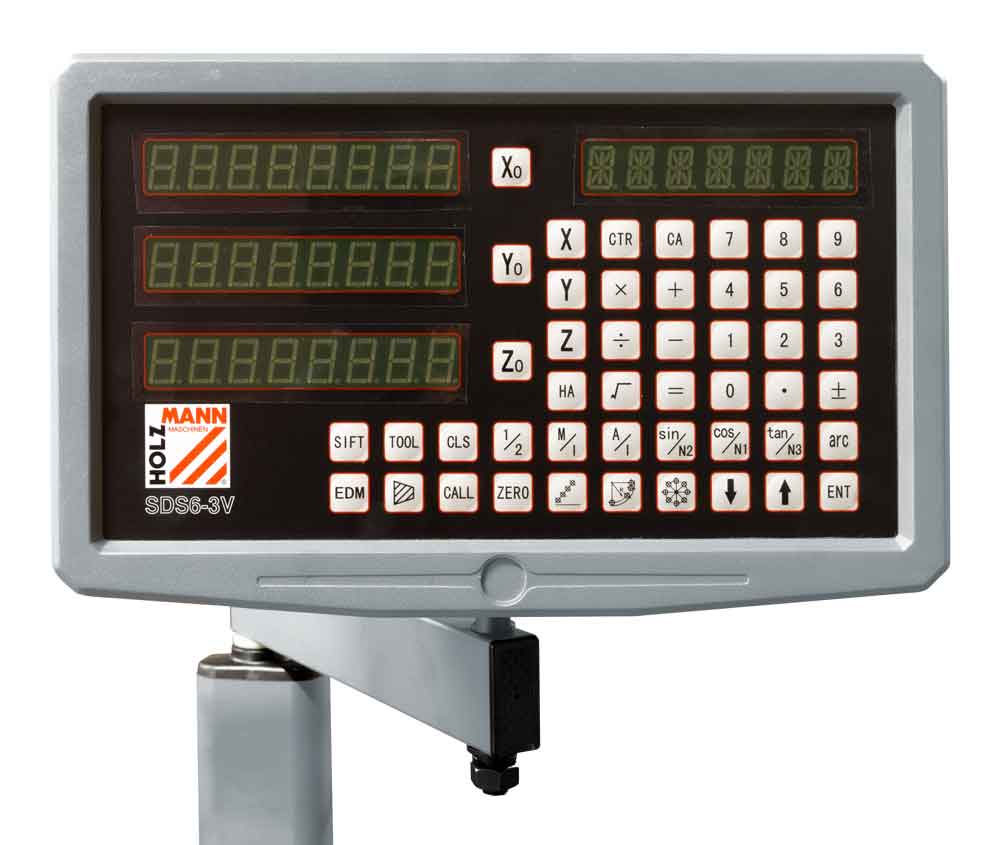

Digitalanzeige für komfortables Einrichten
Die Positionsanzeige erleichtert das Anfahren und Kontrollieren von Bearbeitungspositionen. Das unterstützt die Orientierung bei wiederkehrenden Arbeitsschritten und unterschiedlichen Werkstückabmessungen.
Für maßhaltige Ergebnisse müssen Spannung, Werkzeughöhe und Schnittdaten sorgfältig abgestimmt werden. Geeignete Messmittel bleiben für die Kontrolle der gefertigten Maße erforderlich.
Vielseitige Spann- und Abstützmöglichkeiten
Dreibackenfutter, Vierbackenfutter und Planscheibe ermöglichen unterschiedliche Spannaufgaben. Die mitgelieferten Lünetten bieten zusätzliche Abstützmöglichkeiten für geeignete längere Werkstücke.
Bei der Werkstückplanung sind neben dem Umlaufdurchmesser auch die Werkzeugfreiräume und Verfahrwege zu berücksichtigen. Die Spitzenweite allein beschreibt nicht die tatsächlich nutzbare Bearbeitungslänge.
Technische Daten
Merkmal
Wert
Modell
HOLZMANN ED1500KDIG_400V
Motorleistung S1
2.000 W
Netzspannung
400 V / 50 Hz
Spitzenweite
1.500 mm
Spitzenhöhe
200 mm
Max. Umlaufdurchmesser über Bett
400 mm
Max. Umlaufdurchmesser über Querschlitten
250 mm
Spindelbohrung
56 mm
Spindelaufnahme
Camlock D5
Spindelkonus
MK6
Spindeldrehzahl
45–2.000 min⁻¹, 12 Stufen
Längsvorschub
0,02–0,85 mm/U, 64 Stufen
Quervorschub
0,005–0,22 mm/U, 64 Stufen
Verfahrweg Längsschlitten
1.175 mm
Verfahrweg Querschlitten
180 mm
Verfahrweg Oberschlitten
110 mm
Reitstockkonus
MK4
Pinolenweg
110 mm
Metrische Gewinde
0,8–14 mm, 36 Stufen
Zollgewinde
2–28 TPI, 36 Stufen
Max. Werkzeugaufnahme laut Hersteller
30 × 20 mm
Bettbreite
220 mm
Aufstellmaß
2.570 × 780 × 1.800 mm
Nettogewicht
880 kg
EAN
9120132140243
Lieferumfang
HOLZMANN ED1500KDIG_400V mit Digitalanzeige und Gussuntergestell
Dreibackenfutter Ø 200 mm inklusive Bohr- und Drehbacken
Vierbackenfutter Ø 200 mm
Planscheibe Ø 320 mm
Zwei feste Körnerspitzen und Reduzierhülse MK6/MK4
Feststehende und mitlaufende Lünette
Maschinenhalogenleuchte und Spänerückwand
Kühlmitteleinrichtung
Gewindeuhr, Wechselrädersatz und Bedienwerkzeug
Häufige Fragen zur HOLZMANN ED1500KDIG
Ist die ED1500KDIG CNC-gesteuert?
Die Digitalanzeige zeigt Schlittenpositionen an. Sie übernimmt keine CNC-Steuerung der Bearbeitung.
Können Kegel gedreht werden?
Der Reitstock lässt sich laut Hersteller zum Kegeldrehen um ± 5 mm seitlich versetzen.
Welche Spannfutter sind enthalten?
Ein Dreibackenfutter und ein Vierbackenfutter, jeweils mit 200 mm Durchmesser, gehören zum Lieferumfang.
Was muss bei der Aufstellung eingeplant werden?
Zusätzlich zur Stellfläche sind Bedien- und Wartungsräume, Transportweg und Bodentragfähigkeit zu berücksichtigen.
