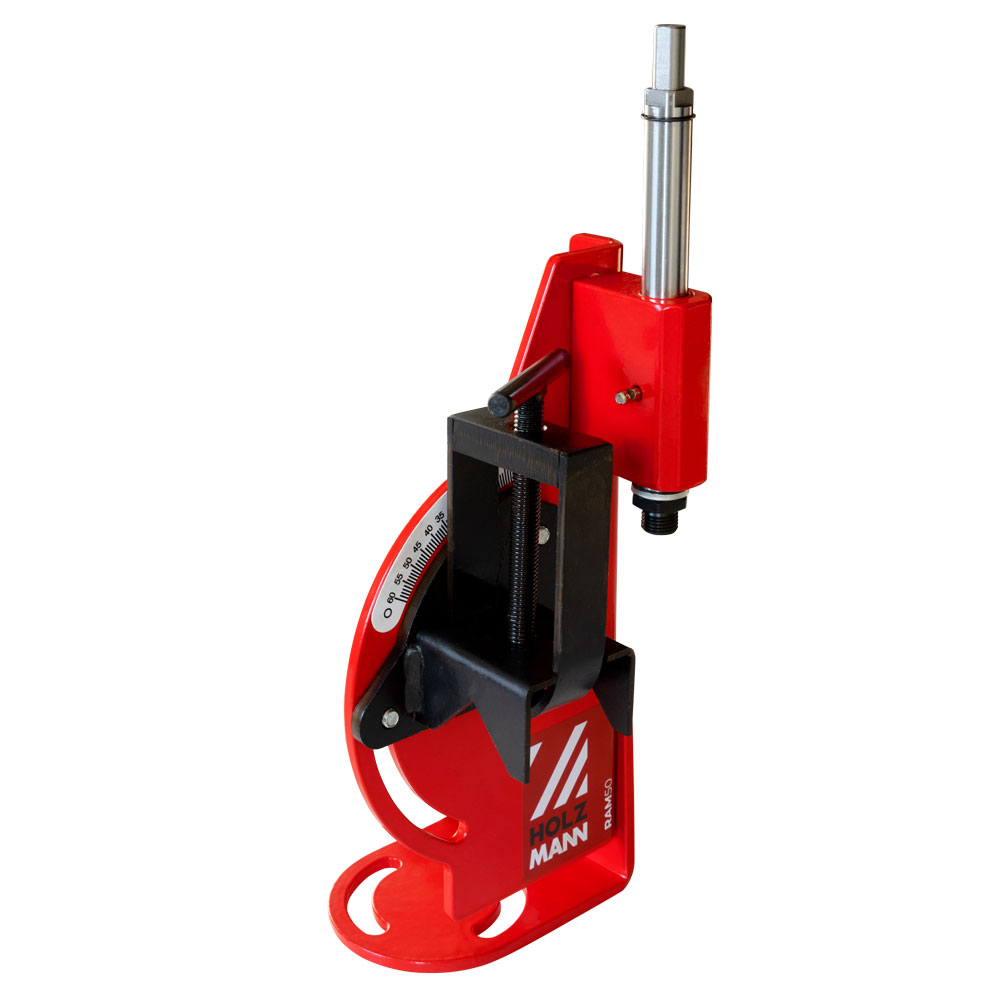

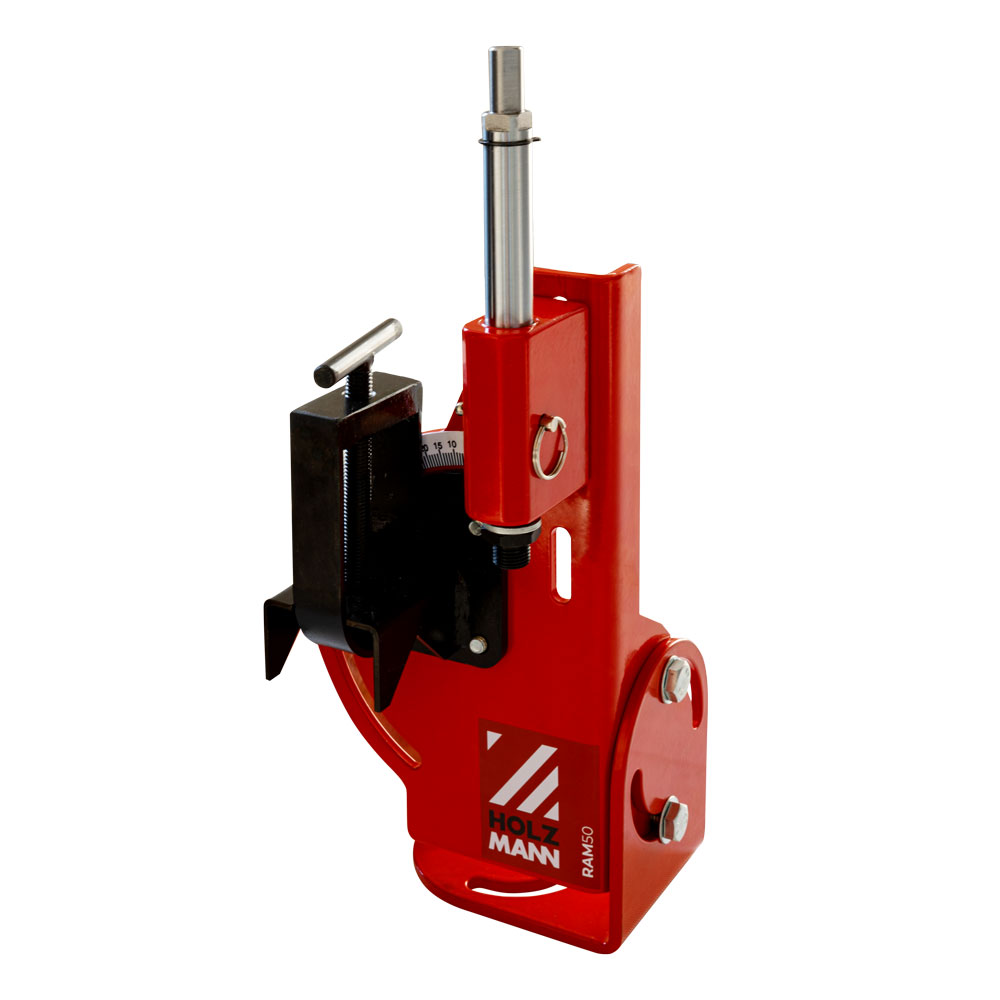

HOLZMANN RAM50 Rohrausklinkmaschine für Rohre bis 50 mm mit Winkelverstellung

Die HOLZMANN RAM50 Rohrausklinkmaschine ermöglicht das Ausklinken von Rohrenden mit einer passenden Lochsäge. Sie nimmt Rohre bis 50 mm Durchmesser auf und wird über eine langsam drehende Handbohrmaschine oder eine geeignete Ständerbohrmaschine angetrieben.

Mit einem einstellbaren Bearbeitungswinkel von 0–60° und einer zwischen 0 und 45° schwenkbaren Grundplatte lässt sich die Vorrichtung an unterschiedliche Aufgaben bei der Vorbereitung von Rohrverbindungen anpassen.

Die wichtigsten Vorteile

• Für Rohre bis 50 mm Durchmesser

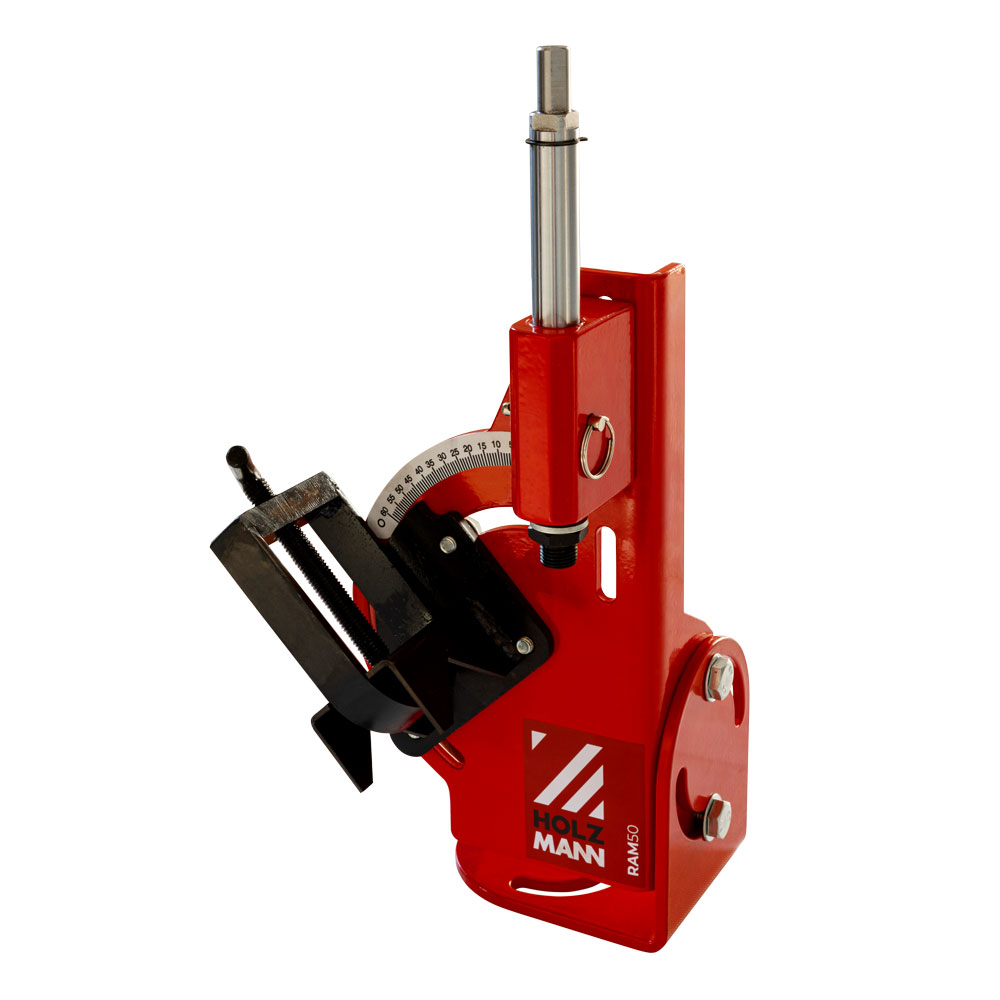

• Winkelverstellung von 0–60° für unterschiedliche Ausklinkungen

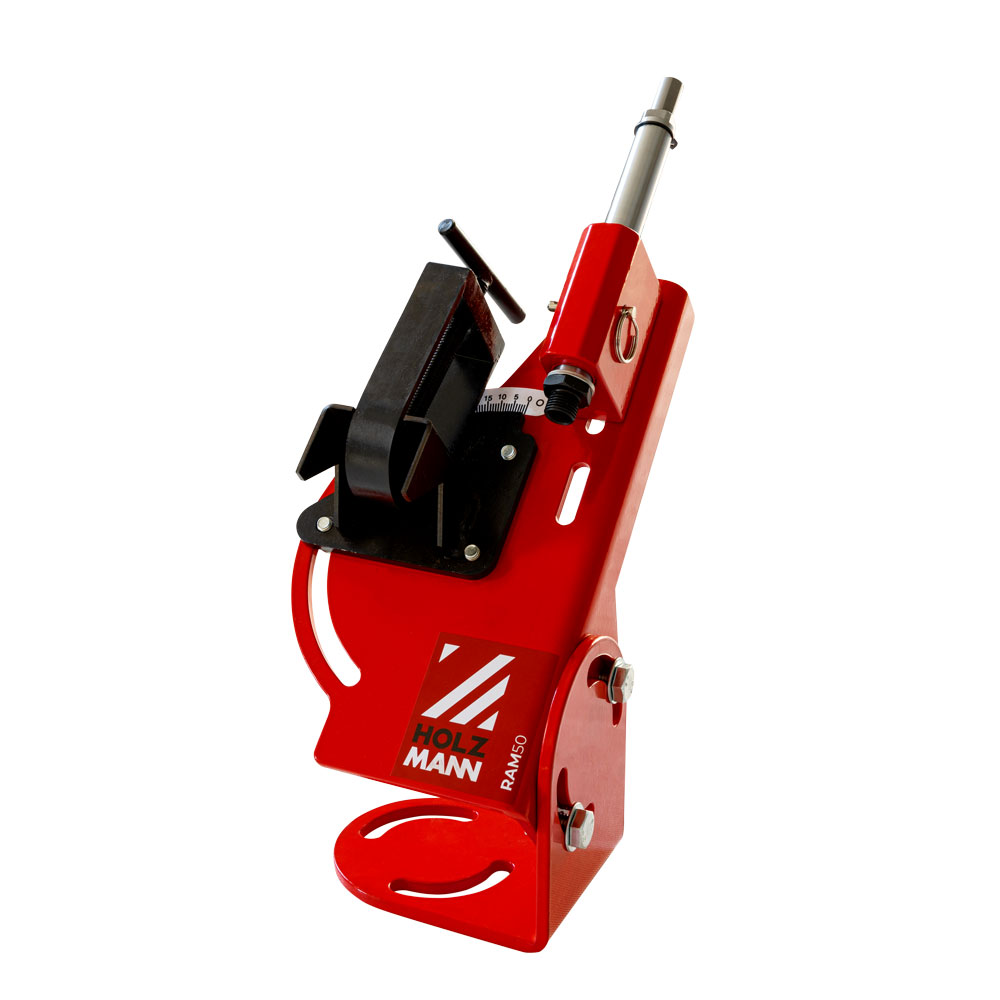

• Schwenkbare Grundplatte von 0–45°
• Robuste Stahlkonstruktion
• Werkstückklemmung mit Klemmhebel zum Fixieren des Rohrs
• Lochsägenaufnahme mit ½″ und ⅝″-Adapter
• Montageplatte mit Langloch zur Befestigung am Arbeitsplatz

Rohrenden passend zur Verbindung bearbeiten

Die Ausklinkung wird mit einer Lochsäge hergestellt. Deren Auswahl richtet sich nach dem Werkstoff und der gewünschten Anschlusskontur. Über die Winkelverstellung lässt sich die Bearbeitungsrichtung auf die geplante Rohrverbindung abstimmen.

Damit eignet sich die RAM50 beispielsweise zur Vorbereitung von Rohrrahmen und ähnlichen Metallkonstruktionen. Die erreichbare Schnittqualität hängt auch von Lochsäge, Drehzahl, Werkstoff und Einrichtung ab.

Antrieb über eine vorhandene Bohrmaschine

Die RAM50 besitzt keinen eigenen Motor. Die Ausklinkspindel wird von einer geeigneten Bohrmaschine angetrieben; der angegebene Anschluss beträgt 12,7 mm beziehungsweise ½″.

Für den Einsatz muss die Vorrichtung sicher befestigt und die Spindel zur Antriebsmaschine ausgerichtet werden. Eine materialgerechte Lochsäge wird zusätzlich benötigt.

Technische Daten

Lieferumfang

• HOLZMANN RAM50 Rohrausklinkvorrichtung
• Spindeladapter ⅝″
• Betriebsanleitung

Bohrmaschine und Lochsäge sind nicht im aufgeführten Lieferumfang enthalten.

Häufige Fragen

Besitzt die RAM50 einen eigenen Antrieb?

Nein, der Antrieb erfolgt über eine geeignete Hand- oder Ständerbohrmaschine.

Sind Lochsägen enthalten?

Im Lieferumfang ist ein Spindeladapter aufgeführt. Eine passende Lochsäge wird separat benötigt.

Können schräge Ausklinkungen hergestellt werden?

Ja, der Bearbeitungswinkel ist zwischen 0 und 60° einstellbar.

Welche maximale Rohrwandstärke ist möglich?

Die Herstellerunterlagen nennen keine maximale Wandstärke. Die Bearbeitbarkeit hängt unter anderem von Werkstoff, Lochsäge und Antriebsmaschine ab.
