- Artikel-Nr.: SA600750
- EAN Code: 9120058376160
- Versandgewicht in kg: 4,5
HOLZMANN SA600750 Schwenkarm für ESZ | 750 mm | 600 kg

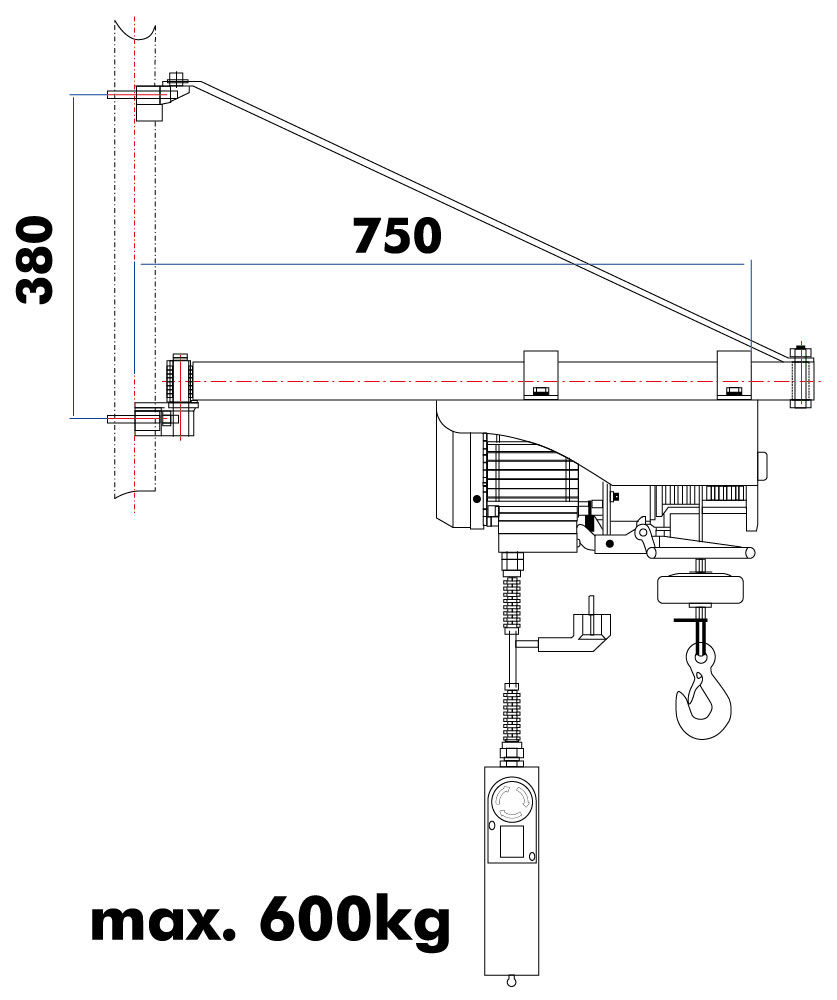

Der HOLZMANN SA600750 Schwenkarm dient zur Montage geeigneter elektrischer Seilzüge. Mit 750 mm Ausladung und einem Schwenkbereich von ±90° erweitert er die Positionierungsmöglichkeiten des Hebezeugs am Arbeitsplatz.
Die maximale Tragkraft des Schwenkarms beträgt 600 kg. Für die Montage wird ein geeigneter Mast mit 48 mm Durchmesser und mindestens 3 mm Wandstärke benötigt. Der Mast ist nicht im Lieferumfang enthalten.
Die wichtigsten Vorteile
- 750 mm Ausladung: Abstand zwischen Mast und vorgesehener Seilzugposition.
- ±90° Schwenkbereich: ermöglicht das seitliche Ausrichten des montierten Hebezeugs.
- 600 kg maximale Tragkraft: Belastungsgrenze des Schwenkarms.
- Für elektrische Seilzüge vorgesehen: ergänzt eine passende Hebeeinrichtung.
- Definierte Mastabmessungen: Ø 48 mm bei mindestens 3 mm Wandstärke.
Seilzug schwenkbar montieren
Der SA600750 ergänzt einen geeigneten elektrischen Seilzug um eine schwenkbare Befestigung. Während der Seilzug das Heben und Senken übernimmt, ermöglicht der Arm die seitliche Positionierung innerhalb seines Schwenkbereichs.
Die Tragkraft des eingesetzten Seilzugs wird dadurch nicht erhöht. Für die gesamte Hebeeinrichtung gelten die Belastungsgrenzen aller beteiligten Komponenten.
Mast und Befestigung passend auslegen
Der Schwenkarm wird an einem geeigneten Mast montiert. Neben den vorgeschriebenen Rohrabmessungen sind dessen Tragfähigkeit und sichere Befestigung entscheidend.
Die Montage von Schwenkarm und Seilzug muss entsprechend der jeweiligen Betriebsanleitung erfolgen. Ein Mast ist separat bereitzustellen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | HOLZMANN SA600750 |
| Ausführung | Schwenkarm für elektrische Seilzüge |
| Maximale Tragkraft | 600 kg |
| Ausladung | 750 mm |
| Schwenkbereich | ±90° |
| Erforderlicher Mastdurchmesser | 48 mm |
| Erforderliche Mastwandstärke | Mindestens 3 mm |
| Mast enthalten | Nein |
| Verpackungsmaße (L × B × H) | 830 × 86 × 100 mm |
| EAN | 9120058376160 |
Lieferumfang
HOLZMANN SA600750 Schwenkarm für ESZ
Nicht enthalten: Mast und elektrischer Seilzug.
Häufige Fragen
Wie weit reicht der Schwenkarm?
Die Ausladung beträgt 750 mm.
Welchen Schwenkbereich bietet der SA600750?
Der Schwenkbereich beträgt ±90°.
Welche Mastabmessungen sind erforderlich?
HOLZMANN nennt 48 mm Durchmesser und mindestens 3 mm Wandstärke.
Darf ein montierter 1000-kg-Seilzug voll ausgelastet werden?
Die maximale Tragkraft des Schwenkarms beträgt 600 kg. Eine höhere Tragkraft des Seilzugs hebt diese Grenze nicht auf.
