15.299,00 € * 16.999,00 € * (10% gespart)

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 10 Werktage

Artikel-Nr.: ED1500IND_DIG80
EAN Code: 9120039909134
Versandgewicht in kg: 2330

HOLZMANN ED1500INDIG80 Metalldrehbank mit Digitalanzeige und 1.500 mm Spitzenweite Die... mehr

Menü schließen

Produktinformationen "Holzmann Drehmaschine ED1500IN DIG80"

HOLZMANN ED1500INDIG80 Metalldrehbank mit Digitalanzeige und 1.500 mm Spitzenweite

Die HOLZMANN ED1500INDIG80_400 ist eine schwere Metalldrehbank mit 3-Achsen-Digitalanzeige, 1.500 mm Spitzenweite und 80 mm Spindelbohrung. Der 5,5-kW-Motor und das Ölbadgetriebe mit gehärteten, geschliffenen Zahnrädern bilden die Grundlage für vielseitige Dreharbeiten.

Die vibrationsabsorbierende Gusskonstruktion besitzt ein breites, induktiv gehärtetes und geschliffenes Maschinenbett. Eine herausnehmbare Bettbrücke erweitert den Umlaufbereich für große Werkstücke.

Die wichtigsten Vorteile

Digitale Positionsanzeige zum einfachen Ablesen der Schlittenpositionen
Camlock-Spindelaufnahme D8
Über Keilleisten nachstellbare Führungen
Vierfach verstellbarer Längsanschlag
Außermittig verstellbarer Reitstock zum Kegeldrehen
Fußbremse mit automatischer Abschaltung
Kühlmitteleinrichtung und Halogen-Arbeitslampe

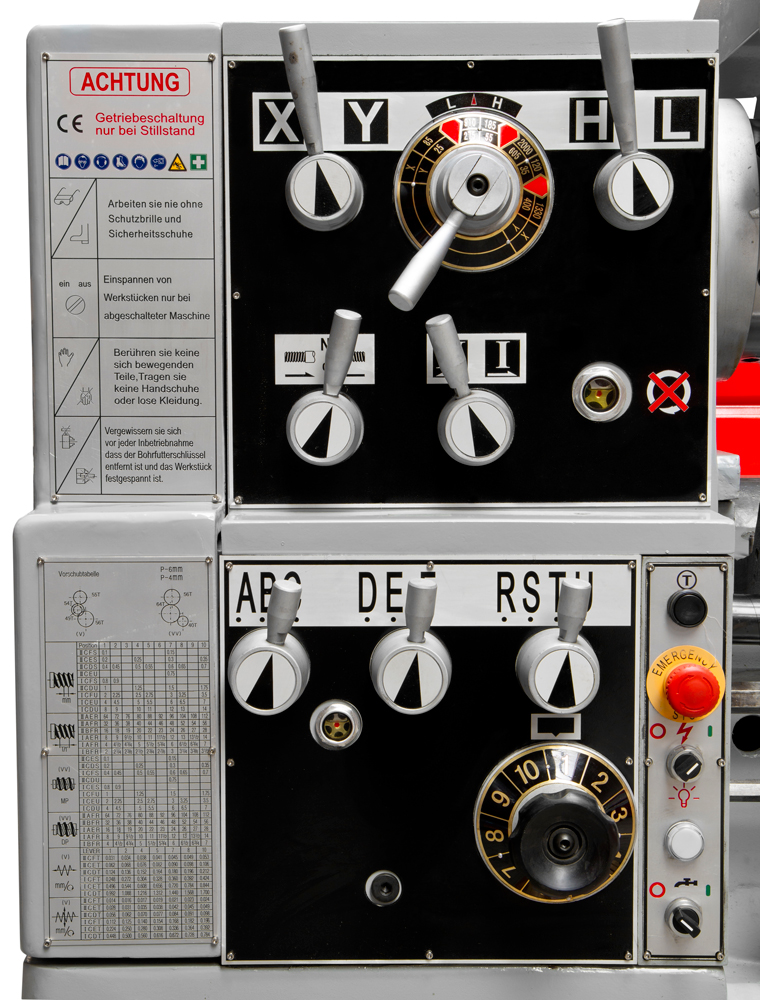

Digitalanzeige für komfortables Einrichten

Die Positionsanzeige unterstützt das Anfahren und Kontrollieren von Bearbeitungspositionen. Zusammen mit einer sorgfältigen Werkzeugeinstellung erleichtert sie die Orientierung bei wiederkehrenden Arbeitsschritten.

Für maßhaltige Ergebnisse bleiben geeignete Messmittel, eine stabile Spannung und passende Schnittdaten entscheidend.

Umfangreiche Spannmöglichkeiten

Dreibackenfutter, Vierbackenfutter und Planscheibe ermöglichen unterschiedliche Spannaufgaben. Die mitgelieferten Lünetten bieten zusätzliche Abstützmöglichkeiten für geeignete lange Werkstücke.

Vor der Bearbeitung müssen Werkstückabmessungen, Spannmittel und Werkzeugfreiräume gemeinsam geprüft werden.

Technische Daten

Merkmal	Wert
Modell	HOLZMANN ED1500INDIG80_400
Motorleistung S1	5.500 W
Netzspannung	400 V / 50 Hz
Spitzenweite	1.500 mm
Spitzenhöhe	230 mm
Max. Umlaufdurchmesser über Bett	460 mm
Max. Umlaufdurchmesser über Querschlitten	260 mm
Max. Umlaufdurchmesser ohne Brücke	680 mm
Spindelbohrung	80 mm
Spindelaufnahme	Camlock D8
Spindelkonus	MK6
Spindeldrehzahl	25–2.000 min⁻¹, 12 Stufen
Längsvorschub	0,031–1,7 mm/U, 42 Stufen
Quervorschub	0,014–0,784 mm/U, 42 Stufen
Verfahrweg Längsschlitten	1.135 mm
Verfahrweg Querschlitten	310 mm
Verfahrweg Oberschlitten	135 mm
Reitstockkonus	MK4
Pinolenweg	125 mm
Metrische Gewinde	0,1–14 mm, 41 Stufen
Zollgewinde	2–112 TPI, 60 Stufen
Max. Werkzeugaufnahme laut Hersteller	40 × 22 mm
Aufstellmaß	2.800 × 1.170 × 1.760 mm
Nettogewicht	1.970 kg
EAN	9120039909134

Lieferumfang

HOLZMANN ED1500INDIG80_400 mit 3-Achsen-Digitalanzeige
Dreibackenfutter Ø 250 mm
Vierbackenfutter Ø 250 mm
Planscheibe Ø 350 mm
Feste und mitlaufende Lünette
Vierfachstahlhalter
Reduzierhülse, Gewindeuhr und Wechselräder
Zentrierspitzen, darunter zwei Körnerspitzen MK3
Kühlmitteleinrichtung, Halogenlampe und Spritzschutz

Häufige Fragen zur HOLZMANN ED1500INDIG80

Ist die Maschine CNC-gesteuert?

Die Digitalanzeige zeigt Positionen an. Sie übernimmt keine CNC-Steuerung der Bearbeitung.

Sind 680 mm Werkstückdurchmesser über die gesamte Länge möglich?

Nein. Dieser Umlaufbereich steht lokal bei herausgenommener Bettbrücke zur Verfügung.

Entsprechen 1.500 mm Spitzenweite der Bearbeitungslänge?

Die nutzbare Bearbeitungslänge hängt von Spannung, Werkzeugposition und Verfahrwegen ab.

Was ist bei der Aufstellung zu beachten?

Zusätzlich zur Stellfläche müssen Bedien- und Wartungsräume, der Transportweg und die Bodentragfähigkeit eingeplant werden.
