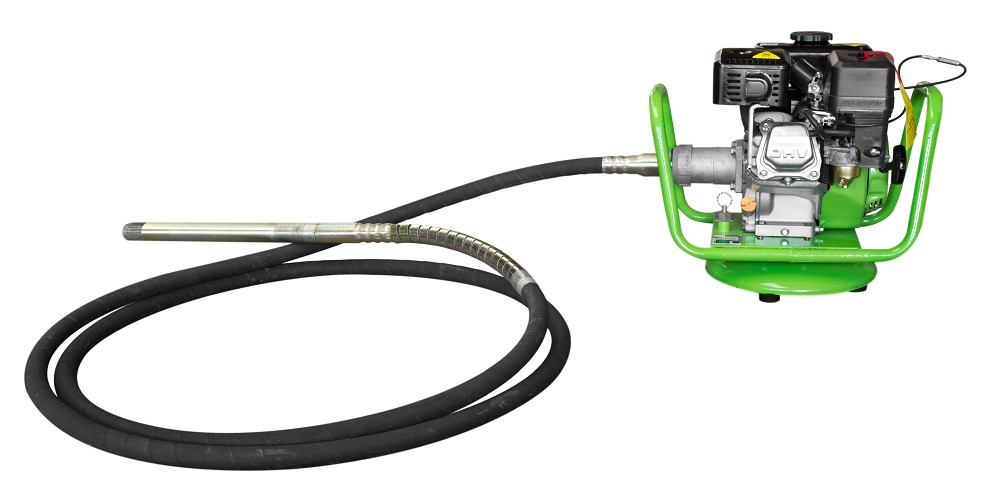

ZIPPER ZI-BR160Y Betonrüttler – 4,1 kW mit 6-m-Rüttlerschlauch

Der ZIPPER ZI-BR160Y Betonrüttler ist eine leistungsstarke Lösung zum fachgerechten Verdichten von Frischbeton. Sein kraftvoller 4.100-Watt-Benzinmotor, der 6 m lange flexible Rüttlerschlauch und die Rüttelflasche mit 38 mm Durchmesser ermöglichen eine zuverlässige Bearbeitung von Fundamenten, Bodenplatten, Wänden und weiteren Betonbauteilen.

Durch die eingeleiteten Vibrationen werden eingeschlossene Luftblasen aus dem frischen Beton verdrängt. Der Beton kann Hohlräume und Zwischenräume besser ausfüllen und die Bewehrung gleichmäßiger umschließen. Die Schnellkupplung ermöglicht eine unkomplizierte Verbindung des Rüttlerschlauchs mit der Antriebseinheit.

Die wichtigsten Vorteile des ZIPPER ZI-BR160Y

• Leistungsstarker Innenrüttler für Frischbeton
• Motorleistung von 4.100 W beziehungsweise 4,1 kW
• Robuster 1-Zylinder-4-Takt-OHV-Motor
• Netzunabhängiger Betrieb mit Benzin
• Flexibler Rüttlerschlauch mit 6 m Länge
• Rüttelflasche mit 38 mm Durchmesser
• Schnellkupplung zum einfachen Anschließen des Schlauchs
• Motordrehzahl von 3.600 min⁻¹
• Kraftstofftank mit 3,6 Litern Volumen
• Stabiler Maschinenrahmen
• Ideal für Fundamente, Bodenplatten und Betonbauteile
• Geeignet für Baustellen ohne Stromanschluss

Warum muss Frischbeton verdichtet werden?

Beim Einfüllen von Beton entstehen zwischen den Bestandteilen und rund um die Bewehrung Lufteinschlüsse. Werden diese nicht entfernt, können Poren, Kiesnester und Hohlräume zurückbleiben. Diese Fehlstellen können die Oberflächenqualität, Dichtigkeit und Belastbarkeit des fertigen Betonbauteils beeinträchtigen.

Der ZIPPER Betonrüttler überträgt Vibrationen direkt in den noch verarbeitbaren Beton. Dadurch wird die innere Reibung der Mischung vorübergehend reduziert. Der Beton verteilt sich besser, während eingeschlossene Luft nach oben entweichen kann.

Eine fachgerechte Verdichtung unterstützt:

• Gleichmäßigere Betonoberflächen
• Besseres Umschließen der Bewehrung
• Reduzierung von Lufteinschlüssen
• Verringerung von Hohlräumen und Kiesnestern
• Besseres Ausfüllen der Schalung
• Erreichen der vorgesehenen Betonqualität
• Verbesserung von Festigkeit und Dauerhaftigkeit

Für zahlreiche Betonarbeiten geeignet

Der ZI-BR160Y kann bei verschiedenen Bau- und Betonierarbeiten eingesetzt werden:

• Streifen- und Punktfundamente
• Bodenplatten
• Stahlbetonwände
• Stützen und Pfeiler
• Treppen
• Schalungsarbeiten
• Mauerkronen
• Fundamente für Maschinen und Gebäude
• Garten- und Landschaftsbau
• Landwirtschaftliche Bauprojekte
• Sanierungs- und Erweiterungsarbeiten

Der Beton muss für die Verdichtung mit einem Innenrüttler geeignet sein. Zusammensetzung, Konsistenz, Bewehrungsabstand und Schalung sind bei der Auswahl und Anwendung zu berücksichtigen.

6 Meter langer flexibler Rüttlerschlauch

Der flexible Schlauch besitzt eine Länge von 6.000 mm. Dadurch kann die Antriebseinheit in ausreichendem Abstand zur Betonierstelle positioniert werden, während die Rüttelflasche auch weiter entfernte Bereiche erreicht.

Der lange Schlauch erleichtert insbesondere Arbeiten an:

• Größeren Bodenplatten
• Tiefen Fundamenten
• Längeren Schalungen
• Bewehrten Wänden
• Schwer zugänglichen Betonierstellen

Vor dem Einsatz muss der Schlauch möglichst ohne enge Biegungen, Knicke oder Schlaufen verlegt werden.

Rüttelflasche mit 38 mm Durchmesser

Die Rüttelflasche besitzt einen Durchmesser von 38 mm. Durch die schlanke Bauform kann sie auch zwischen geeigneten Bewehrungsabständen in den Frischbeton eingeführt werden.

Vor dem Einsatz muss geprüft werden, ob der Abstand zwischen den Bewehrungsstäben und die Abmessungen des Bauteils eine sichere Anwendung ermöglichen. Die Rüttelflasche darf nicht mit Gewalt zwischen Bewehrung oder Schalung eingeklemmt werden.

Schnellkupplung für eine einfache Montage

Der Rüttlerschlauch wird über die vorhandene Schnellkupplung mit der Antriebseinheit verbunden. Der Schlauchanschluss wird in die Aufnahme gesteckt und entsprechend der Betriebsanleitung gesichert.

Die Kupplung ermöglicht:

• Schnelle Montage des Rüttlerschlauchs
• Sichere Verbindung mit der Antriebseinheit
• Einfachere Vorbereitung am Einsatzort
• Leichtere Trennung für Transport und Lagerung

Vor jedem Start muss kontrolliert werden, ob der Schlauch vollständig eingesetzt und ordnungsgemäß gesichert ist.

Kraftvoller 4-Takt-Benzinmotor

Der Betonrüttler wird von einem 1-Zylinder-4-Takt-OHV-Motor mit 4,1 kW Leistung angetrieben. Die Motordrehzahl beträgt 3.600 min⁻¹. Durch den Benzinantrieb kann die Maschine unabhängig von einem Stromanschluss eingesetzt werden.

Als Kraftstoff wird unverbleites Benzin mit mindestens ROZ 95 verwendet. Der Kraftstofftank besitzt ein Fassungsvermögen von 3,6 Litern. Gestartet wird der Motor über einen Seilzugstarter.

Vor jeder Inbetriebnahme muss der Motorölstand überprüft werden. Ein zu niedriger Ölstand kann zu schweren Motorschäden führen.

Technische Daten

Ausstattung

• ZIPPER ZI-BR160Y Antriebseinheit
• Flexibler Rüttlerschlauch mit 6 m Länge
• Rüttelflasche mit 38 mm Durchmesser
• Schnellkupplung
• Stabiler Maschinenrahmen
• Betriebsanleitung

Beton richtig verdichten

Die Rüttelflasche wird senkrecht und zügig in den frischen Beton eingeführt. Anschließend bleibt sie kurz an der jeweiligen Stelle, bis keine größeren Luftblasen mehr aufsteigen und sich die Oberfläche sichtbar schließt. Danach wird die Flasche langsam wieder herausgezogen.

Die nächsten Einstichstellen sollten sich in ihren Wirkungsbereichen überschneiden. Dadurch entsteht eine gleichmäßige Verdichtung über das gesamte Bauteil.

Wichtige Anwendungshinweise:

• Rüttelflasche senkrecht in den Beton einführen
• Einstichstellen gleichmäßig verteilen
• Wirkungsbereiche leicht überlappen lassen
• Rüttelflasche langsam herausziehen
• Kontakt mit Schalung und Bewehrung möglichst vermeiden
• Nicht länger als erforderlich an einer Stelle rütteln
• Bereits erhärtenden Beton nicht erneut verflüssigen
• Schlauch nicht knicken oder stark abwinkeln
• Gerät nach dem Einsatz sofort reinigen

Unter- und Überverdichtung vermeiden

Bei einer zu kurzen Rütteldauer verbleiben möglicherweise Luftblasen und Hohlräume im Beton. Eine zu lange oder zu intensive Verdichtung kann dagegen zur Entmischung führen, wobei sich schwere und leichte Bestandteile voneinander trennen.

Der Verdichtungsvorgang sollte beendet werden, wenn:

• Keine größeren Luftblasen mehr aufsteigen
• Sich die Oberfläche sichtbar geschlossen hat
• Ein dünner Zementleimfilm erkennbar wird
• Das Motorgeräusch beziehungsweise Vibrationsverhalten gleichmäßig ist

Die erforderliche Rütteldauer hängt von Betonzusammensetzung, Konsistenz und Bauteilgeometrie ab.

Reinigung und Wartung

Betonreste müssen unmittelbar nach der Arbeit von Rüttelflasche und Schlauch entfernt werden. Ausgehärteter Beton kann die Maschine beschädigen und die Wirkung der Rüttelflasche beeinträchtigen.

Wichtige Wartungspunkte:

• Motorölstand vor jedem Start kontrollieren
• Maschine und Schlauch nach jedem Einsatz reinigen
• Schraubverbindungen regelmäßig prüfen
• Luftfilter alle 20 bis 30 Betriebsstunden kontrollieren
• Zündkerze etwa alle 25 Betriebsstunden reinigen
• Schlauch auf Risse, Knicke und andere Schäden prüfen
• Schnellkupplung sauber und funktionsfähig halten
• Wartungsarbeiten nur bei ausgeschaltetem und abgekühltem Motor durchführen

Sicherheitshinweise

Der Benzinmotor erzeugt giftiges Kohlenmonoxid. Der Betonrüttler darf deshalb nicht in geschlossenen oder unzureichend belüfteten Räumen betrieben werden.

Die Antriebseinheit muss auf einem ebenen, festen Untergrund stehen. Der laufende Motor darf nicht in der Nähe brennbarer Stoffe betrieben werden.

Bei der Arbeit sollte geeignete persönliche Schutzausrüstung getragen werden:

• Gehörschutz
• Schutzbrille
• Arbeitshandschuhe
• Sicherheitsschuhe
• Lange, eng anliegende Arbeitskleidung

Die rotierende beziehungsweise vibrierende Rüttelflasche darf nicht berührt werden. Vor Wartung, Reinigung oder Lagerung muss die Maschine ausgeschaltet und vollständig abgekühlt sein.

Häufig gestellte Fragen zum ZIPPER ZI-BR160Y

Wofür wird ein Betonrüttler verwendet?

Ein Betonrüttler verdichtet frisch eingebrachten Beton. Die Vibrationen helfen dabei, eingeschlossene Luft zu entfernen und den Beton gleichmäßig innerhalb der Schalung und rund um die Bewehrung zu verteilen.

Wie lang ist der Rüttlerschlauch?

Der flexible Schlauch besitzt eine Länge von 6 Metern.

Welchen Durchmesser hat die Rüttelflasche?

Die Rüttelflasche hat einen Durchmesser von 38 mm.

Ist der Rüttlerschlauch im Lieferumfang enthalten?

Ja. Der flexible Rüttlerschlauch mit Rüttelflasche gehört zur Ausstattung des Betonrüttlers.

Wie wird der Schlauch angeschlossen?

Der Schlauch wird über eine Schnellkupplung mit der Antriebseinheit verbunden und entsprechend der Betriebsanleitung gesichert.

Welche Motorleistung besitzt der ZI-BR160Y?

Der 1-Zylinder-4-Takt-OHV-Motor bietet eine Leistung von 4.100 W beziehungsweise 4,1 kW.

Welcher Kraftstoff wird benötigt?

Die Maschine wird mit unverbleitem Benzin der Qualität ROZ 95 betrieben.

Kann der Betonrüttler in Innenräumen eingesetzt werden?

Nein. Aufgrund der giftigen Abgase des Benzinmotors darf die Antriebseinheit nicht in geschlossenen oder unzureichend belüfteten Bereichen betrieben werden.

Kann man mit dem Gerät Erde oder Pflaster verdichten?

Nein. Der ZI-BR160Y ist ein Innenrüttler zum Verdichten von Frischbeton. Für Erde, Schotter oder Pflasterflächen werden Rüttelplatten beziehungsweise Vibrationsstampfer eingesetzt.

Fazit

Der ZIPPER ZI-BR160Y Betonrüttler ist eine leistungsstarke und mobile Lösung zum fachgerechten Verdichten von Frischbeton. Sein 4,1-kW-Benzinmotor ermöglicht einen netzunabhängigen Baustelleneinsatz, während der 6 m lange Rüttlerschlauch einen großen Arbeitsradius bietet.

Die 38-mm-Rüttelflasche eignet sich für zahlreiche Fundament-, Bodenplatten- und Schalungsarbeiten. Dank Schnellkupplung lässt sich der Schlauch unkompliziert mit der Antriebseinheit verbinden. Damit ist der ZI-BR160Y eine überzeugende Wahl für Bauunternehmen, Handwerksbetriebe und anspruchsvolle Betonarbeiten.
