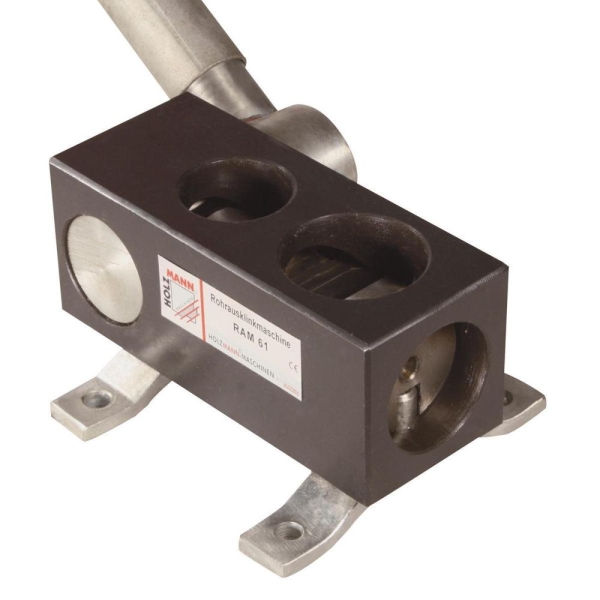

HOLZMANN RAM61 Rohrausklinkmaschine für 50 und 61 mm Rohrdurchmesser

Die HOLZMANN RAM61 Rohrausklinkmaschine dient zur Vorbereitung von Rohrenden für T- und Doppeleckschweißverbindungen. Sie ist für Rohrdurchmesser von 50 und 61 mm ausgelegt und bearbeitet laut Hersteller Rohre bis 3 mm Wandstärke.

Der 910 mm lange Abzugshebel mit Exzenterübersetzung ermöglicht die manuelle Betätigung. Durch die horizontale oder vertikale Montagemöglichkeit lässt sich die RAM61 an den vorhandenen Werkstattplatz anpassen.

Die wichtigsten Vorteile

• Zwei Rohrdurchmesser: ausgelegt für 50 und 61 mm
• Bis 3 mm Wandstärke laut Hersteller
• 910 mm langer Abzugshebel zur manuellen Kraftübertragung
• Exzenterübersetzung zur Unterstützung des Ausklinkvorgangs
• Horizontale oder vertikale Montage
• Vorbereitung von Rohrverbindungen für anschließende Schweißarbeiten

Rohrenden für Schweißverbindungen vorbereiten

Durch das Ausklinken wird das Rohrende für die Verbindung mit einem weiteren Rohr vorbereitet. Die RAM61 eignet sich damit beispielsweise für entsprechende Arbeiten an Rohrrahmen und Metallkonstruktionen.

HOLZMANN nennt Gas-, Edelstahl-, NE- und Dampfrohre als Einsatzbereiche. Die tatsächliche Bearbeitbarkeit hängt vom Werkstoff und dessen Festigkeit ab; die maximale Wandstärke ist passend zum jeweiligen Rohr zu prüfen.

Manuelle Bedienung und flexible Montage

Das Rohr wird in die Ausklinköffnung mit passendem Durchmesser eingeführt. Anschließend erfolgt die Bearbeitung über den Abzugshebel. Laut Betriebsanleitung wird das Rohr danach um 180° gedreht und der Vorgang auf der gegenüberliegenden Seite wiederholt.

Die Maschine muss sicher auf einer geeigneten Werkbank, einem Arbeitstisch oder an einer soliden Wand befestigt werden. Dabei ist ausreichend Freiraum für Hebel und Rohr vorzusehen.

Technische Daten

Lieferumfang

• HOLZMANN RAM61 Rohrausklinkmaschine
• Abzugshebel
• Betriebsanleitung

Häufige Fragen

Welche Rohrdurchmesser können bearbeitet werden?

Die RAM61 besitzt Ausklinköffnungen für 50 und 61 mm Rohrdurchmesser. Ein stufenloser Durchmesserbereich ist nicht angegeben.

Benötigt die Maschine einen Stromanschluss?

Nein, sie wird manuell über den Abzugshebel betätigt.

Ist eine vertikale Montage möglich?

Ja, der Hersteller nennt sowohl horizontale als auch vertikale Einsatzmöglichkeiten bei sicherer Befestigung.

Stellt die RAM61 die Schweißverbindung her?

Sie bereitet die Rohrenden durch Ausklinken vor. Das anschließende Schweißen erfolgt separat.
