- Artikel-Nr.: 3338160
Elektrische Spannung 230 V Phase(n) 1 Ph Stromart ~ Netzfrequenz 50 Hz... mehr

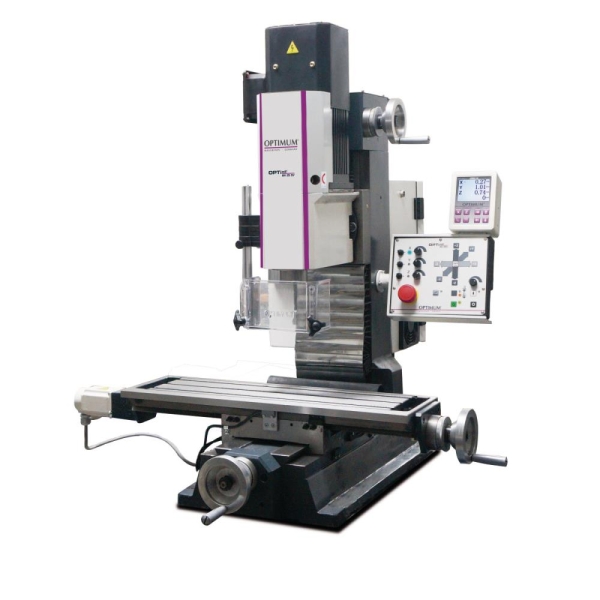

Produktinformationen "Optimum Fräsmaschine OPTImill MH 25SV"
Elektrische Spannung | 230 V |
Phase(n) | 1 Ph |
Stromart | ~ |
Netzfrequenz | 50 Hz |
Gesamt-Anschlusswert | 2 kW |
Leistung Antriebsmotor | 1,5 kW |
Drehmoment Antriebsmotor | 10 Nm |
Messerkopfgröße max. | 50 mm |
Schaftfräsergröße max. | 25 mm |
Spindelaufnahme | BT 30 |
Ausladung | 185 mm |
Spindeldrehzahl | 200 - 4.000 min-1 |
Getriebestufen | Drehzahl elektronisch regelbar |
Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 45 Grad |
Kreuztisch (Länge x Breite) | 620 x 180 mm |
T-Nutengröße | 12 mm |
T-Nuten Anzahl | 3 |
T-Nuten Abstand | 50 mm |
Abstand Spindel-Kreuztisch | 300 mm |
Traglast Kreuztisch max. | 30 kg |
Verfahrweg X-Achse | autom. 380 mm manuell 400 mm |
Drehmoment X-Achse | 2,2 Nm |
Tischvorschub X-Achse | 150 mm/min |
Tischvorschub Eilgang X-Achse | 930 mm/min |
Verfahrweg Y-Achse | autom. 130 mm manuell 210 mm |
Drehmoment Y-Achse | 2,2 Nm |
Tischvorschub Y-Achse | 100 mm/min |
Tischvorschub Eilgang Y-Achse | 580 mm/min |
Verfahrweg Z-Achse | autom. 190 mm manuell 270 mm |
Drehmoment Z-Achse | 4,2 Nm |
Tischvorschub Z-Achse | 80 mm/min |
Tischvorschub Eilgang Z-Achse | 450 mm/min |
Abmessungen (Länge x Breite x Höhe) ca. | 970 x 975 x 1.025 mm |
Gewicht ca. | 200 kg |
EMV-Klasse | C2 |
Stabile Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 25SV mit Schrittmotoren und digitaler Positionsanzeige DRO 5
- Inverter Motor
- Präzise verarbeitet
- Besonders ruhiger Lauf
- Gegengewicht erleichtert das Verstellen der Z-Achse
- Stufenlose Drehzahlregelung
- Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
- Breite Schiene der Z-Achse
- Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
- Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- Schrägkugellager in den Achsen
- Bohr-Fräskopf um ± 45 schwenkbar
- Rechts/Linkslauf
- Höhenverstellbare Schutzscheibe mit Mikroschalter
- Endschalter für alle drei Achsen
MH 25V:
- Leicht ablesbare Drehzahlanzeige im Fräskopf
MH 25SV:
- Stufenlos einstellbarer Vorschub in allen Achsen
- Eilgang X-/Y-Achse für schnelle Positionierung
- Digitale 3-Achsen Positionsanzeige DRO 5
- Endabschaltung des Vorschubs
- Bedienpanel transportabel
- Bei Spindelstillstand schaltet der Vorschub ab
