- Artikel-Nr.: 3338135
Länge ca. 945 mm Breite/Tiefe ca. 650 mm Höhe ca. 950 mm Gewicht... mehr

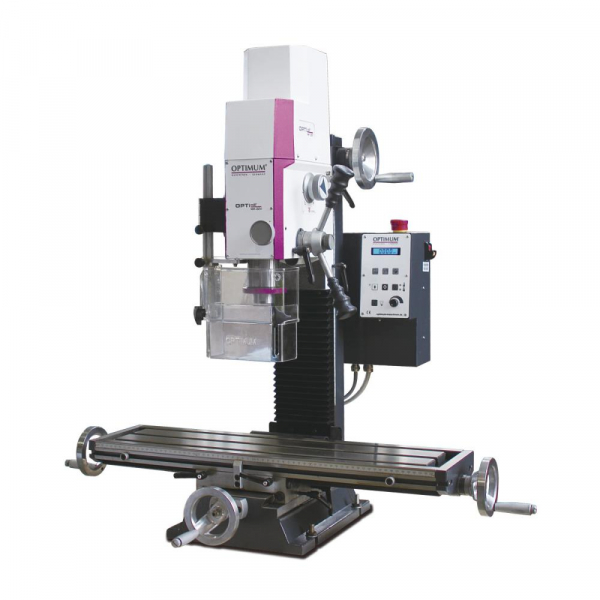

Produktinformationen "Optimum Bohr- und Fräsmaschine OPTImill MH 22V"
Länge ca. | 945 mm |
Breite/Tiefe ca. | 650 mm |
Höhe ca. | 950 mm |
Gewicht (Netto) ca. | 120 kg |
Leistung Antriebsmotor | 0,95 kW |
Anschlussspannung | 230 V |
Phase(n) | 1 Ph |
Stromart | ~ |
Netzfrequenz | 50 Hz |
Messerkopfgröße max. | 52 mm |
Schaftfräsergröße max. | 12 mm |
Vertikalspindel Ausladung | 170 mm |
Vertikalspindel Spindelaufnahme | BT 20 |
Vertikalspindel Drehzahlbereich | 90 - 3000 min-1 |
Vertikalspindel Anzahl der Drehzahlbereiche | 2 |
Vertikalspindel Steuerung der Drehzahlregelung | elektronisch |
Horizontalfrästisch Länge | 700 mm |
Horizontalfrästisch Breite | 180 mm |
Abstand Vertikalspindel - Horizontalfrästisch min. | 370 mm |
Abstand Vertikalspindel - Horizontalfrästisch max. | 370 mm |
Horizontalfrästisch T-Nuten Größe | 12 mm |
Horizontalfrästisch T-Nuten Anzahl | 3 |
Horizontalfrästisch T-Nuten Abstand | 63 mm |
Horizontalfrästisch Traglast max. | 50 kg |
Verfahrweg X-Achse manuell | 480 mm |
Verfahrweg Y-Achse manuell | 175 mm |
Verfahrweg Z-Achse manuell | 270 mm |
Bohrleistung Stahl (S235JR) | 20 mm |
Dauerbohrleistung Stahl (S235JR) | 16 mm |
Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 90 Grad |
Vertikalspindel Pinolendurchmesser | 60 mm |
Vertikalspindel Pinolenhub | 50 mm |
EMV-Klasse | C2 |
Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 22VD mit digitaler Positionsanzeige DRO 5
- Präzise verarbeitet
- Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
- Sicherheitselektrik in 24 Volt-Ausführung
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Not-Halt-Schlagschalter
- Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Steuerelektronik mit integrierte Relais-Steuerung
- Bohr-Fräskopf um ± 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Rechts-/Linkslauf
- Maschinenlampe
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Nachstellbare Keilleisten
- Einstellbare Endanschlage
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Faltenbalg als Führungsschutz
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Feinvorschub
MH 20V
- X-, Y- und Z-Säule-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
