- Artikel-Nr.: 3427001
Elektrischer Anschluß 230 V / 1 Ph ~50 Hz Leistung Antriebsmotor Spindel 850 W... mehr

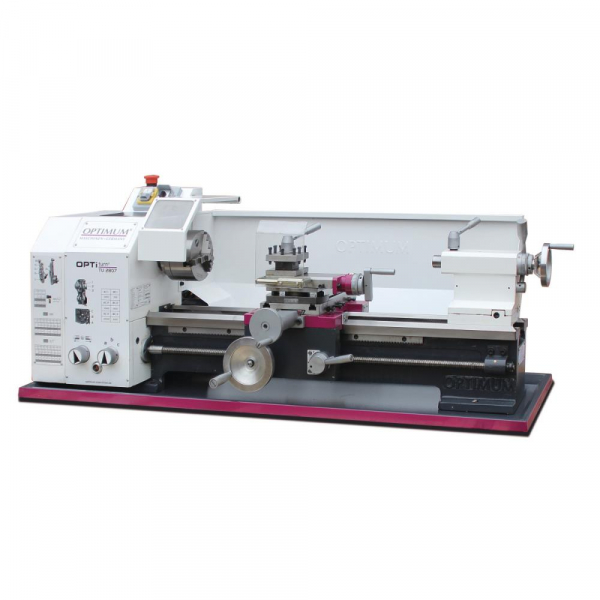

Produktinformationen "Optimum Drehmaschine Opti Turn TU2807 - 230V"
Elektrischer Anschluß | 230 V / 1 Ph ~50 Hz |
Leistung Antriebsmotor Spindel | 850 W |
Spindelkonus | MK 4 |
Spindelbohrung | |
Spindelaufnahme | Kurzkegel |
Stahlhalter Aufnahmehöhe | max. 13,5 mm |
Spitzenhöhe | 140 mm |
Spitzenweite | 700 mm |
Umlauf-Ø über Maschinenbett | 266 mm |
Bettbreite | 180 mm |
Spindeldrehzahl | 150 - 2.000 min-1 |
Stufenanzahl | 6 Stufen |
Verfahrweg Oberschlitten | 60 mm |
Verfahrweg Planschlitten | 160 mm |
Längsvorschub im Bereich | |
Steigung - Metrisch im Bereich | 0,2 - 3,5 mm/U (18 Steigungen) |
Steigung - Zoll im Bereich | 56 - 8 Gg/Zoll (21 Steigungen) |
Reitstockaufnahme | MK 2 |
Reitstock - Pinolenhub | 85 mm |
Abmessungen (L x B x H) ca. | 1.370 x 640 x 535 mm |
Nettogewicht ca. | 180 kg |
Leitspindeldrehmaschinen mit Vorschubgetriebe für den anspruchsvollen Anwender. TU 2807V mit bürstenlosem Motor für stufenlose Drehzahlregelung
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Automatischer Längs- / Leitspindelantrieb
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Rollgewalzte Trapezspindeln
- Spanschutz am Oberschlitten
- Oberschlitten auf Planschlitten verschiebbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Leitspindel in zwei Sinterlagern gelagert
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Drucklager
- Dreibacken-Drehfutter im Standardlieferumfang
- Not-Halt-Schlagschalter
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
