- Artikel-Nr.: 3425001
Elektrischer Anschluß 230 V / 1 Ph ~50 Hz Leistung Antriebsmotor Spindel 750 W... mehr

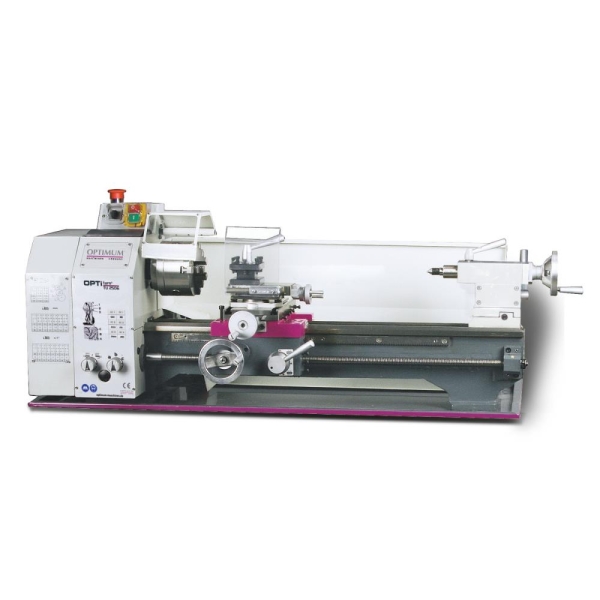

Produktinformationen "Optimum Drehmaschine Opti Turn TU2506 - 230V"
Elektrischer Anschluß | 230 V / 1 Ph ~50 Hz |
Leistung Antriebsmotor Spindel | 750 W |
Spindelkonus | MK 4 |
Spindelbohrung | |
Spindelaufnahme | Kurzkegel |
Stahlhalter Aufnahmehöhe | max. 13 mm |
Spitzenhöhe | 125 mm |
Spitzenweite | 550 mm |
Umlauf-Ø über Maschinenbett | 250 mm |
Bettbreite | 135 mm |
Spindeldrehzahl | 125 - 2.000 min-1 |
Stufenanzahl | 6 Stufen |
Verfahrweg Oberschlitten | 70 mm |
Verfahrweg Planschlitten | 110 mm |
Längsvorschub im Bereich | |
Steigung - Metrisch im Bereich | 0,2 - 4 mm/U (21 Steigungen) |
Steigung - Zoll im Bereich | 56 - 8 Gg/Zoll (21 Steigungen) |
Reitstockaufnahme | MK 2 |
Reitstock - Pinolenhub | 65 mm |
Abmessungen (L x B x H) ca. | 1.250 x 585 x 475 mm |
Nettogewicht ca. | 125 kg |
Leitspindeldrehmaschinen mit Vorschubgetriebe für den anspruchsvollen Anwender. TU 2506V mit bürstenlosem Motor für stufenlose Drehzahlregelung
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Automatischer Längs- / Leitspindelantrieb
- Rollgewalzte Trapezspindeln
- Spanschutz am Oberschlitten
- Oberschlitten auf Planschlitten verschiebbar
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Leitspindel in zwei Sinterlagern gelagert
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Drucklager
- Not-Halt-Schlagschalter
- Dreibacken-Drehfutter im Standardlieferumfang
- Wechsezahnlräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
