- Artikel-Nr.: 3420310
Elektrischer Anschluß 230 V / 1 Ph ~50 Hz Leistung Antriebsmotor Spindel 600 W... mehr

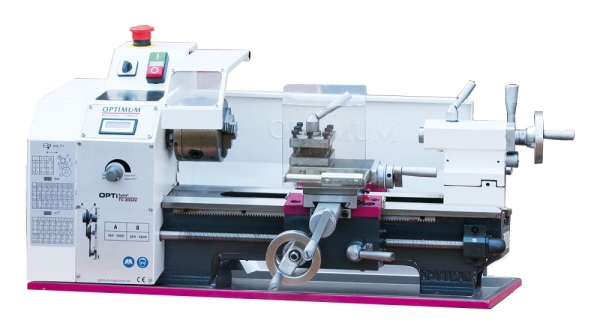

Produktinformationen "Optimum Drehmaschine Opti turn TU2004V"
Elektrischer Anschluß | 230 V / 1 Ph ~50 Hz |
Leistung Antriebsmotor Spindel | 600 W |
Spindelkonus | MK 3 |
Spindelbohrung | |
Spindelaufnahme | |
Durchlass Dreibackenfutter | |
Stahlhalter Aufnahmehöhe | max. 12 mm |
Spitzenhöhe | 100 mm |
Spitzenweite | 300 mm |
Drehdurchmesser max. | 200 mm |
Umlauf-Ø über Planschlitten | 110 mm |
Bettbreite | 100 mm |
Spindeldrehzahl | 150 - 2.500 min-1 |
Stufenanzahl | 2 Stufen, Drehzahl elekt.regelbar |
Verfahrweg Oberschlitten | 55 mm |
Verfahrweg Planschlitten | 75 mm |
Längsvorschub im Bereich | 0,1 / 0,2 mm/U |
Steigung - Metrisch im Bereich | 0,25 - 3 mm/U (14) |
Steigung - Zoll im Bereich | 44 - 8 Gg/1 (12) |
Reitstockaufnahme | MK 2 |
Reitstock - Pinolenhub | 65 mm |
Abmessungen L x H x B ca. | 830 x 425 x 360 mm |
Nettogewicht ca. | 61 kg |
EMV-Klasse | C1 |
Modellbau-Drehmaschine mit elektronisch regelbarer Drehzahl und digitaler Drehzahlanzeige
- Präzise Verarbeitung
- Stark verripptes Prismenbett aus Stahlguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Gehärtete Spindelnase (DIN 6350)
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Automatischer Längs- /Leitspindelantrieb
- Rollgewalzte Trapezgewinde der Leitspindel
- Leitspindel in zwei Sinterlagern gelagert
- Längs -, Plan - und Oberschlitten
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Zylindrische Zentrieraufnahme
- Gehärtete Spindelnase mit Ø 21 mm Spindelbohrung
- Drehfutter Rundlaufgenauigkeit besser als 0,04 mm
- Reitstock zum Kegeldrehen verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselradgetriebe
- Vierfach-Stahlhalter, drehbar
- Wechselzahnräder-Satz im Standardlieferumfang ermöglicht großen Gewindeschneidbereich
- Dreibacken-Drehfutter im Standardlieferumfang
- EMV-Filterklasse C1
