7.629,00 € *
8.437,10 € *
(9,58% gespart)
inkl. MwSt. zzgl. Versandkosten
Lieferzeit 10 Werktage
Ratenzahlung verfügbar zwischen 99€ und 5000€ Warenwert
- Artikel-Nr.: 3402060
Länge ca. 1.930 mm Breite/Tiefe ca. 725 mm Höhe ca. 1.620 mm Gewicht... mehr

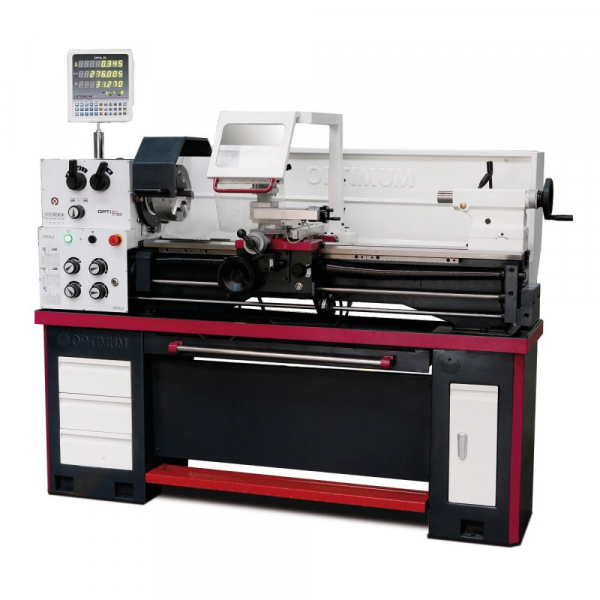

Produktinformationen "Optimum Drehmaschine OPTI turn TH3610D"
Länge ca. | 1.930 mm |
Breite/Tiefe ca. | 725 mm |
Höhe ca. | 1.620 mm |
Gewicht ca. | 610 kg |
Leistung Antriebsmotor | 1,5 kW |
Elektrische Spannung | 400 V |
Phase(n) | 3 Ph |
Stromart | ~ |
Netzfrequenz | 50 Hz |
Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 5 |
Spindelbohrung/Stangendurchlass Durchmesser | |
Spitzenhöhe | 180 mm |
Spitzenweite | 980 mm |
Umlaufdurchmesser über Maschinenbett | 356 mm |
Umlaufdurchmesser in der Bettbrücke | 516 mm |
Drehlänge in der Bettbrücke | 160 mm |
Bettbreite | 187 mm |
Drehzahlbereich | 70 - 2.000 min-1 |
Anzahl der Drehzahlbereiche | 8 Stufen |
Verfahrweg X-Achse | 100 mm |
Verfahrweg Y-Achse | 170 mm |
Reitstockaufnahme | MK 3 |
Reitstock Pinolenhub | 120 mm |
Reitstock Pinolendurchmesser | |
Spindelkonus | MK 6 |
Stahlhalter Aufnahmehöhe max. | 16 mm |
Vorschubbereich längs | 0,052 - 1,392 mm/U |
Anzahl der Vorschübe längs | 32 |
Vorschubbereich plan | 0,014 - 0,38 mm/U |
Anzahl der Vorschübe plan | 32 |
Steigung Metrisch | 0,4 - 7 mm/U |
Anzahl der Steigungen Metrisch | 26 |
Steigung Zoll | 56 - 4 Gg/Zoll |
Anzahl der Steigungen Zoll | 34 |
Komplett ausgestattete Mechanikerdrehmaschinen. TH 3610D mit digitaler Positionsanzeige DPA 21
- Gehartete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Motorschutzschalter, abschließbarer Hauptschalter
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Leitspindelabdeckung
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
- Maschinenunterbau mit Werkzeugfächern beidseitig
- Not-Halt Einrichtung mit Fußbetätigung
- Herausziehbare Spänewanne mit Führungsschienen
- LED-Maschinenlampe im Späneschutz integriert
TH 3610D:
- Digitale Positionsanzeige DPA 21
- Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
- Glasmaßstäbe
Lieferumfang & Ausstattung
- Feststehende Lünette Durchlass max. Ø 100 mm
- Mitlaufende Lünette Durchlass max. Ø 95 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Drehfutter nicht vergessen!
