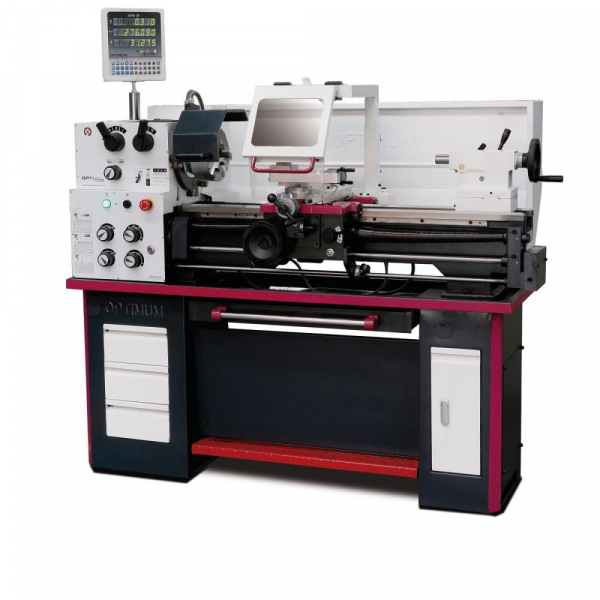

Optimum Drehmaschine OPTI turn TH3309D

3402040
6.499,00 € * 7.247,10 € * (10,32% gespart)

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 10 Werktage

Ratenzahlung verfügbar zwischen 99€ und 5000€ Warenwert

  • 3402040
Länge ca. 1685 mm Breite/Tiefe ca. 745 mm Höhe ca. 1590 mm Gewicht ca.... mehr
Produktinformationen "Optimum Drehmaschine OPTI turn TH3309D"
Länge ca.1685 mm
Breite/Tiefe ca.745 mm
Höhe ca.1590 mm
Gewicht ca.430 kg
Leistung Antriebsmotor1,5 kW
Elektrische Spannung400 V
Phase(n)3 Ph
Stromart~
Netzfrequenz50 Hz
SpindelaufnahmeCamlock DIN ISO 702-2 Nr. 4
Spindelbohrung/Stangendurchlass Durchmesser
Spitzenhöhe165 mm
Spitzenweite830 mm
Umlaufdurchmesser über Maschinenbett330 mm
Umlaufdurchmesser in der Bettbrücke170 mm
Umlaufdurchmesser über Planschlitten196 mm
Drehlänge in der Bettbrücke196 mm
Drehzahlbereich70 - 2.000 min-1
Anzahl der Drehzahlbereiche16 Stufen
Verfahrweg X-Achse98 mm
Verfahrweg Y-Achse164 mm
ReitstockaufnahmeMK 3
Reitstock Pinolenhub110 mm
Reitstock Pinolendurchmesser
SpindelkonusMK 5
Stahlhalter Aufnahmehöhe max.16 mm
Vorschubbereich längs0,052 - 1,392 mm/U
Anzahl der Vorschübe längs32
Vorschubbereich plan0,014 - 0,38 mm/U
Anzahl der Vorschübe plan32
Steigung Metrisch0,4 - 7 mm
Anzahl der Steigungen Metrisch26
Steigung Zoll56 - 4 Gg/Zoll
Anzahl der Steigungen Zoll34



Komplett ausgestattete Leit- und Zugspindel-Drehmaschinen. TH 3309D mit digitaler Positionsanzeige DPA 21, TH 3309V mit stufenloser Drehzahlregelung und digitaler Positionsanzeige DPA 21

  • Gehartete und geschliffene Z-Achsen Führungsbahn
  • Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
  • Präzise gearbeiteter Schlitten
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Vierfach-Stahlhalter
  • Alle Führungen durch Keilleisten nachstellbar
  • Hauptspindel im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet und geschliffen
  • Verstellbereich Oberschlitten ± 90°
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
  • Handräder entkoppelt und geprüft nach EN 23125
  • Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
  • Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
  • DC 24 Volt Elektrik mit Zwei-Kanal-Sicherheitsschaltung nach EN 23125
  • Drehfutterschutz geprüft nach EN 23125
  • Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
  • Abschließbarer Hauptschalter
  • Rechts-/Linkslauf am Bettschlitten schaltbar
  • Leitspindelabdeckung
  • Reitstock zum Kegeldrehen ± 10 mm verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
  • Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
  • Maschinenunterbau mit Werkzeugfach auf der rechten Seite (Linke Seite mit 3 Blenden (keine Fächer))
  • Herausziehbare Spänewanne mit Führungsschienen
  • Not-Halt Einrichtung mit Fußbetätigung
  • LED-Maschinenlampe im Späneschutz integriert

TH 3309D / TH 3309V

  • Digitale Positionsanzeige DPA 21
  • Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
  • Glasmaßstäbe

TH 3309V

  • Laufruhiger und leistungsstarker Brushless Antrieb
  • Drehzahlwechsel leicht einstellbar über Potentiometer
